КАК ПЕРЕВЕСТИ ШУРУПОВЁРТ НА ЛИТИЙ

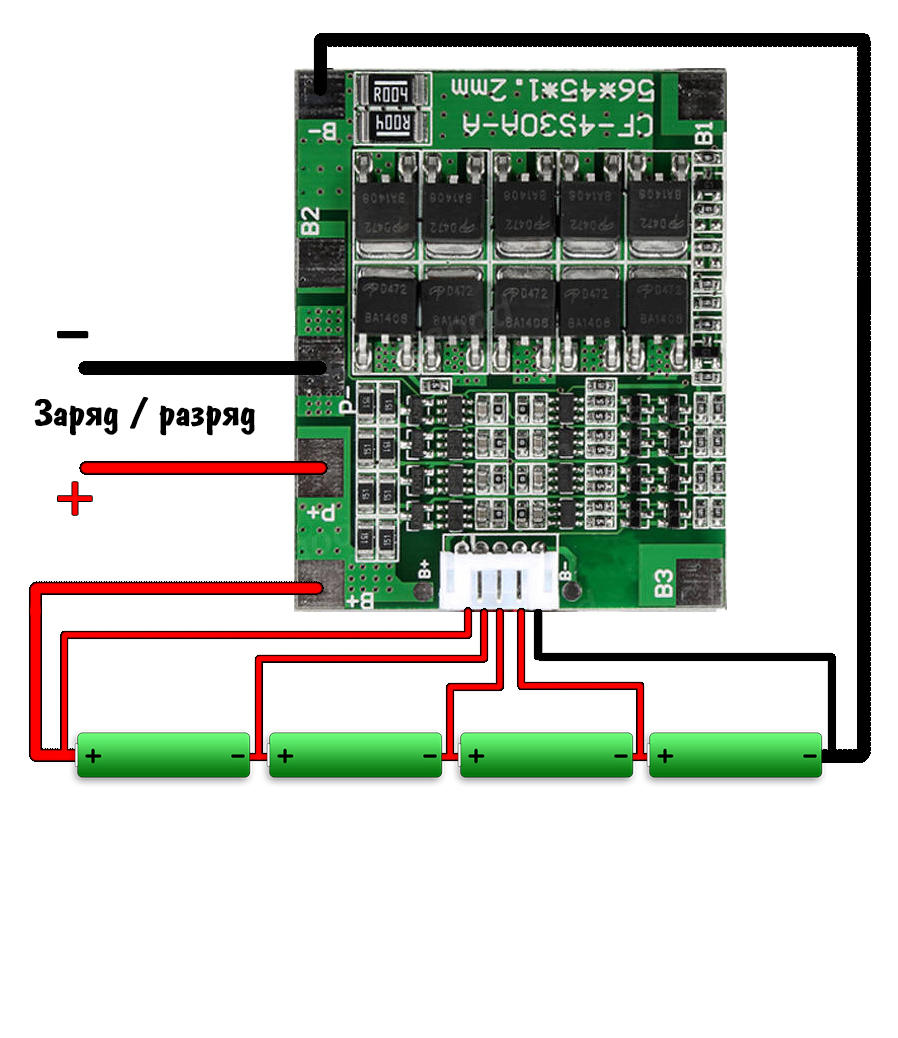

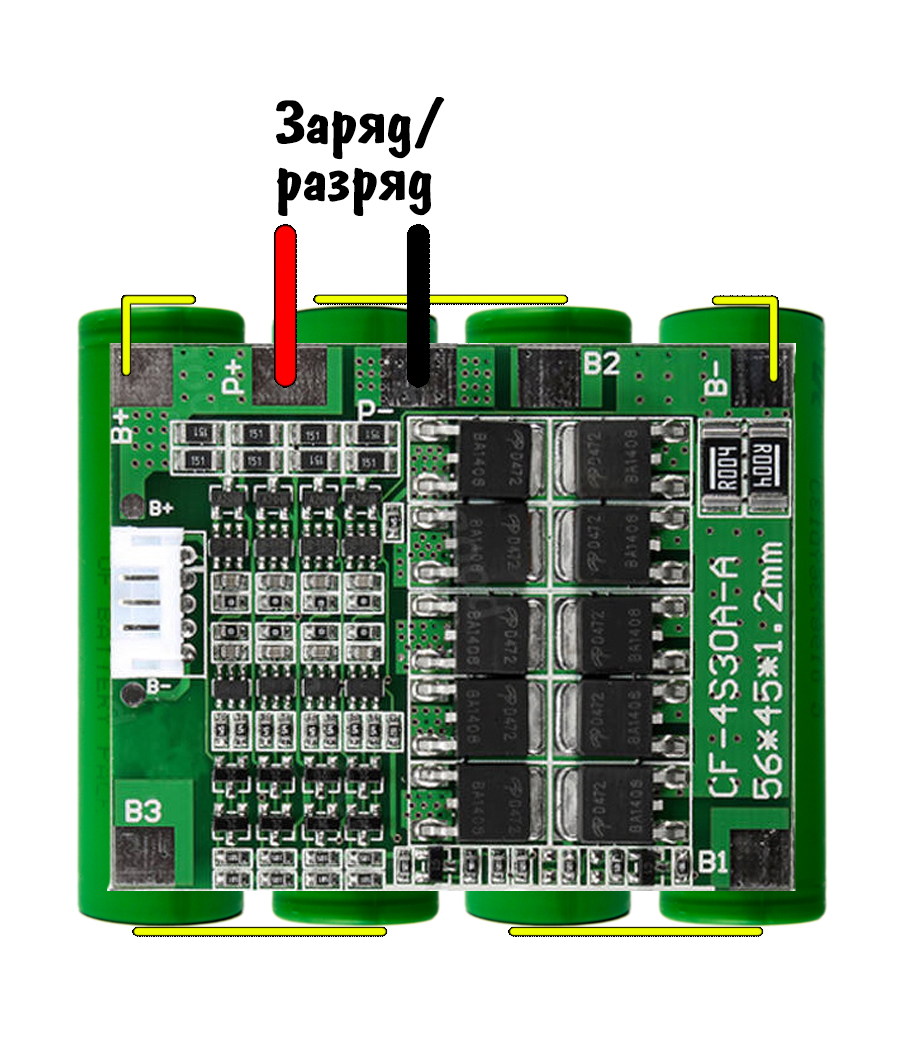

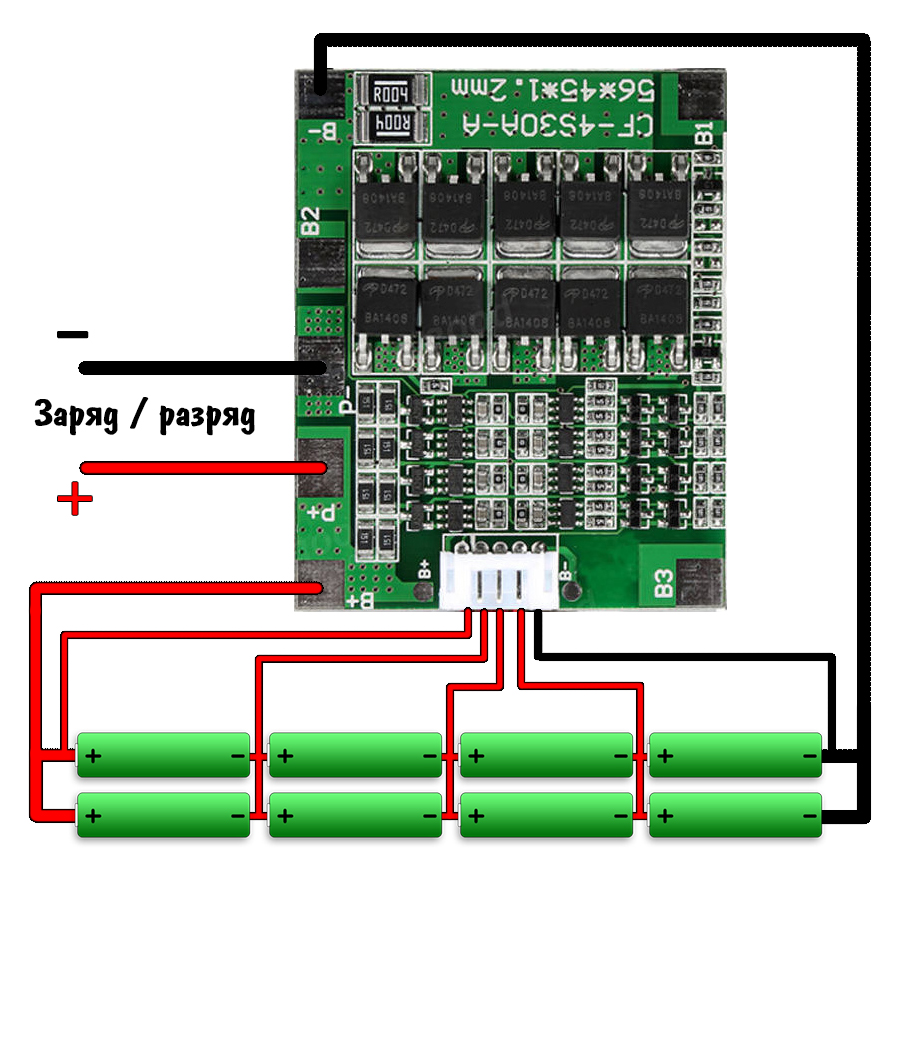

Базовая схема защищённой аккумуляторной батареи
Подробный видеоурок по переводу шуруповёрта на литий
- Литиевые аккумуляторы лучше никелевых по многим параметрам: выше токоотдача и ниже просадка напряжения под нагрузкой – шуруповёрт крутит одинаково хорошо как на полной зарядке, так и уже разряженный. Литиевые аккумуляторы не имеют эффекта памяти – их можно ДОзаряжать без ущерба ёмкости (в отличие от никелевых). Саморазряд литиевых аккумуляторов в разы меньше никелевых, шуруповёрт спокойно пролежит полгода и потеряет лишь пару десятков процентов зарядки, тогда как никелевый разрядится в нулину.
- Напряжение сборки зависит от количества “банок” лития. В полностью заряженном состоянии одна банка имеет напряжение 4.2 Вольта, тогда как рабочее напряжение находится в районе 3.7 Вольта (на этом участке график разряда практически горизонтальный)
- Количество банок для батареи выбирается следующим образом: посмотрите на ваш старый никелевый аккумулятор. Какое напряжение на нём указано? Подберите количество банок лития таким образом, чтобы их суммарное напряжение было близко к никелевой сборке, или чуть выше этого значения. Напряжение банки лития в расчёте принимаем 3.7 Вольт: 2 банки – 7.4 В, 3 банки – 11.1 В, 4 банки – 14.8 В, 5 банок – 18.5 В. Также можно считать по максимальному – посмотрите на выходное напряжение зарядника для никелевой батареи, это будет напряжение полностью заряженного шуруповёрта. Считаем банки лития как 4.2 Вольта на банку: 2 банки – 8.4 В, 3 банки – 12.6 В, 4 банки – 16.8 В, 5 банок – 21 В. Не бойтесь собирать аккумулятор на Вольт-два больше старого: крутить будет чуть шустрее, мотор от этого НЕ СГОРИТ. Если конечно не зажать его в тисках и не дать полный газ.

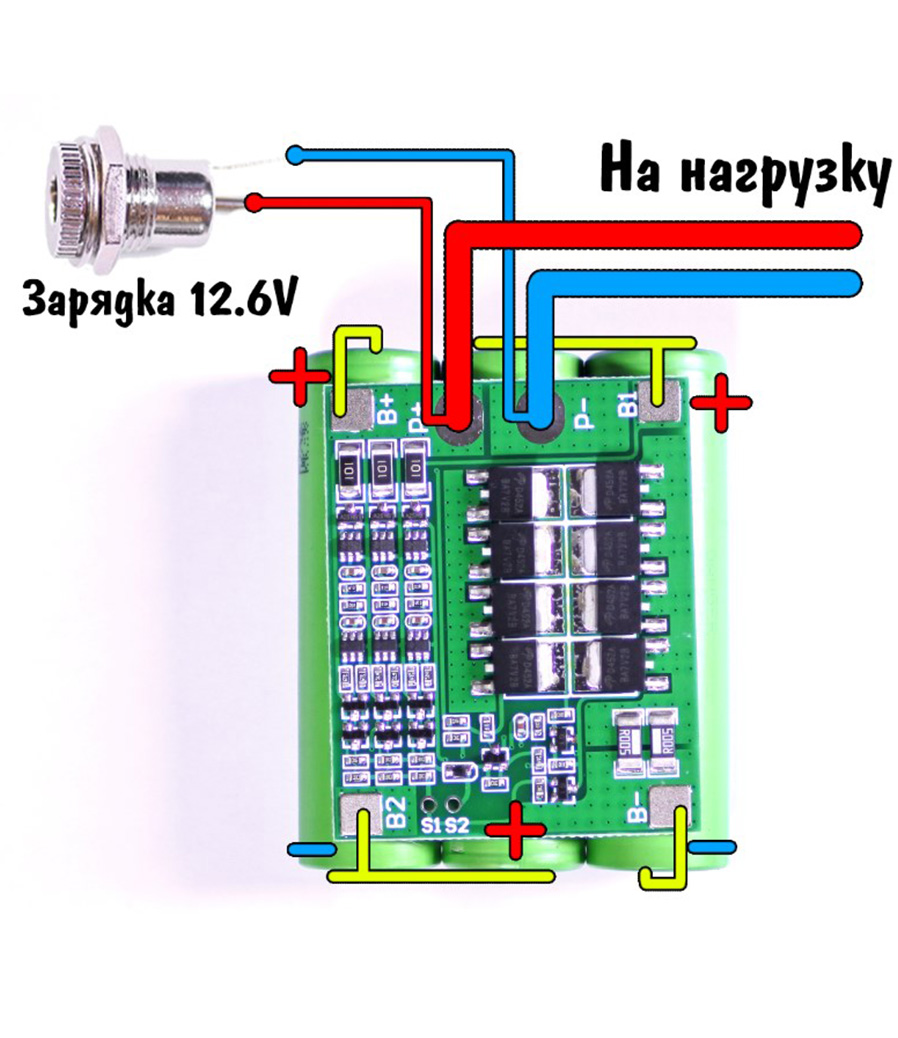

- Плата защиты (BMS) выполняет сразу несколько функций: защищает аккумулятор от переразрядки (литий этого не любит) и защищает от короткого замыкания, спасая вас от взрыва банок. В обоих случаях BMS просто отключает сборку от нагрузки до устранения причин срабатывания. Некоторые модели BMS не уходят с защиты до тех пор, пока вы не подадите зарядное напряжение на плату. Модели BMS с балансировкой банок дополнительно выполняют очень важную задачу: балансируют напряжение банок в батарее во время зарядки, заряжая их до одинакового напряжения, что обеспечивает максимально эффективное и безопасное использование батареи.
- Заряжать батарею из литиевых аккумуляторов необходимо специальным зарядником, выдающим нужное напряжение и ограничивающим ток, такие зарядники имеют в названии “CC CV”, что означает constant current constant voltage – закон зарядки литиевых аккумуляторов. ВНИМАНИЕ! Плата BMS не является зарядным устройством! Заряжать литиевую сборку необходимо отдельным специальным зарядным устройством, напряжение которого равняется максимальному напряжению сборки: 2 банки – 8.4 В, 3 банки – 12.6 В, 4 банки – 16.8 В, 5 банок – 21 В. Ссылки на китайские зарядные БП я оставлю ниже. Эти зарядники сами отключают батарею по окончанию зарядки. Очень удобно ставить на батарею гнездо стандарта 5.5х2.1 мм, потому что такой штекер стоит на всех зарядных БП.
- Индикатор заряда батареи чуть-чуть, но разряжает аккумулятор (светодиоды жи) поэтому просто подключить его к сборке нельзя, делать это нужно через кнопку или выключатель. Также можно подключить его напрямую к мотору шурупопвёрта, но желательно через диод. Таким образом, зажав “полный вперёд” вы увидите заряд батареи на индикаторе!
- Что купить для сборки батареи литиевых аккумуляторов для шуруповёрта?
• Высокотоковые аккумуляторы, как посчитать количество банок я писал выше. Ссылки на разные аккумуляторы вы найдёте ниже, здесь порекомендую мощные и ёмкие аккумуляторы SONY VTC6. С приваренными полосками для удобной сборки. И обычные банки под самостоятельную сварку/пайку. Чуть дешевле и не такие мощные HG2, ссылка один, ссылка два. У нас такие аккумуляторы можно купить в вейп-шопах.
• Плата защиты (BMS) соответственно количеству выбранных банок. Ссылки на мощные BMS с балансировкой со схемами подключения есть ниже на странице. Продублирую здесь: 3 банки, 3 банки, 4 банки, 4 банки, 5 банок, 5 банок. Для особо мощных шуруповёртов используйте мощные BMS. У продавца они на разное количество банок
• Зарядник на соответствующее количество банок, ссылки есть ниже, продублирую здесь: 3 банки 1 ампер, 3 банки 2 ампера, 4 банки, 5 банок
• Гнездо 5.5х2.1мм для удобной зарядки, ссылка 1, ссылка 2
• Индикатор заряда на соответствующее количество банок: ссылка 1, ссылка 2.
- Техника безопасности при работе с литиевыми аккумуляторами играет крайне важную роль! Литиевые аккумуляторы – мощная и очень опасная штука, при неправильно использовании литиевый аккумулятор может бахнуть/загореться. Это может произойти по трём основным причинам: слишком высокая нагрузка, перегрев и выход за пределы по напряжению. Частные случаи:
- Перегрев – не оставляйте аккумуляторы на солнце!
- Короткое замыкание – если паяете банки – делайте это максимально аккуратно!
- Перезарядка – используйте только ЗУ для лития!
- Переразрядка – не насилуйте аккумулятор!
- Эксплуатация горячего аккумулятора
- Механическое повреждение банки
- Что делать, если аккумулятор всё-таки бахнул? Советы от пожарника Андрея Делона:
- Литий не потушишь “прям совсем подручными средствами” , он пока не прогорит будет создавать неудобства и о себе громко орать.
- Если загорелся, самое идеальное это кинуть в кастрюлю и т.п. Чтоб сильно не дымил, засыпать чем ибо (солью, песком, землей, содой).
НИ В КОЕМ РАЗЕ нельзя тушить водой и пенными огнетушителями. - Для тушения лития есть спец средства , порошковые смеси ПС-11, ПС-12 и ПС-13 (обычные огнетушители не работают!)
- Некоторые порошковые огнетушители и вовсе могут дать обратный эффект, например со смесью ПС-2.
ДРУГИЕ ВИДЕО И СОВЕТЫ
Несколько советов по переводу шуруповёрта на литий:
- Зарядное от никеля можно переделать в зарядное для лития при помощи того самого модуля за 70 рублей. Не забудьте настроить ток и напряжение!
- В комментариях некоторые умельцы пишут, что им удалось переделать батарею как у меня, не отламывая родную защёлку. Дерзайте!
- Если BMS уходит в защиту при резкой нагрузке, параллельно выходу с платы припаяйте конденсатор на 25V 1000-2200 мкФ, это решит проблему
- Также для BMS как на видео (3S) можно уменьшить время срабатывания защиты, припаяв конденсатор на 0.47 мкФ (керамический) между S1 и B-. Можно сделать это прямо на плате! (см. фотку)
СБОРКИ 18650
Банки с лентой
У китайцев появились высокотоковые литиевые банки с приваренными полосками никелевой ленты! Для сборки батареи полоски нужно просто спаять паяльником! Ссылки ниже.
Готовые сборки

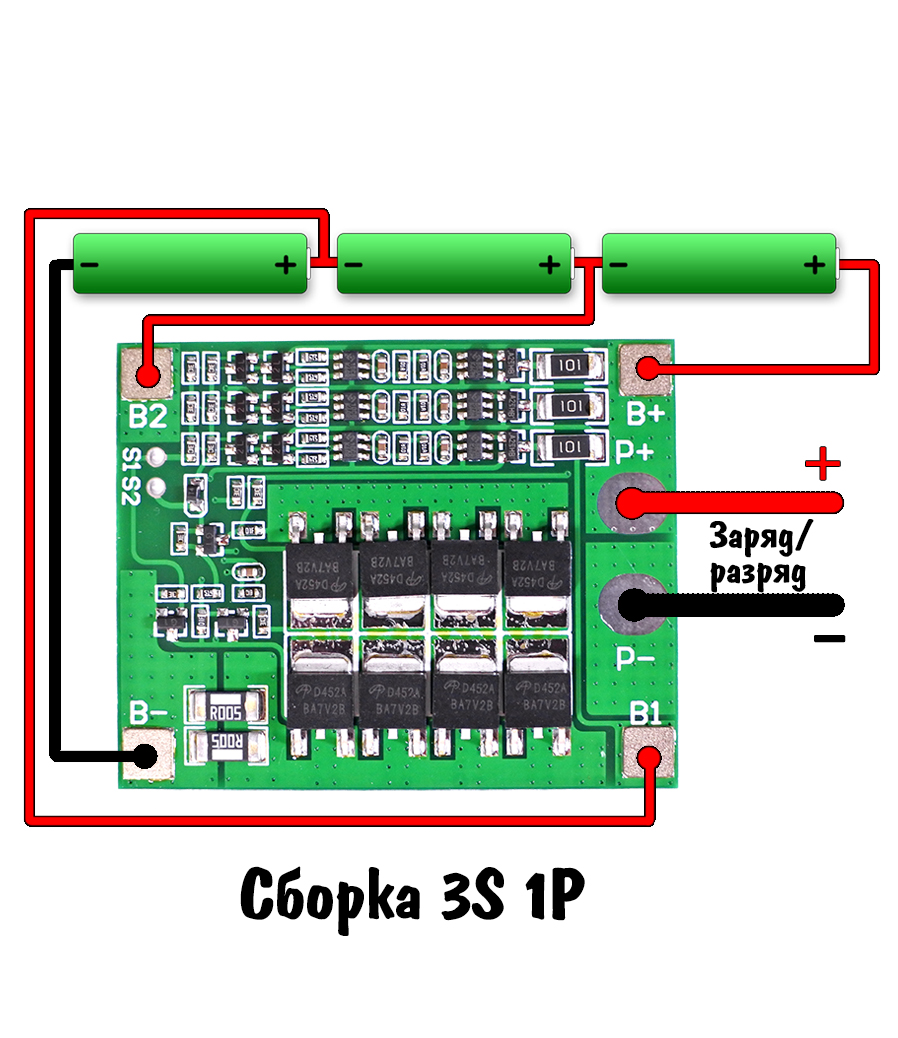

А теперь китайцы начали продавать готовые сваренные сборки для шуруповёртов! Как читать маркировку: цифраS – количество аккумуляторов последовательно (увеличение напряжения), цифраP – количество аккумуляторов параллельно (увеличение ёмкости). Для 12V шуруповёрта брать 3S1P или 3S2P (много ёмкости), 18-20V шуруповёрт – 5S1P / 5S2P (много ёмкости). Описание моделей аккумов читайте чуть ниже
ВЫСОКОТОКОВЫЕ АККУМУЛЯТОРЫ 18650
LG HE2
- 25 А
- 2500 mAh
LG HE4
- 20 А
- 2500 mAh
SONY VTC4
- 30 А
- 2100 mAh
SONY VTC6
- 30 А
- 3000 mAh
SAMSUNG 30Q
- 15 А
- 3000 mAh
ОБЫЧНЫЕ 18650/14500
NCR18650B
NCR18650B защита
NCR18650B никель
14500 (AA)
ИНДИКАЦИЯ ЗАРЯДА
УНИВЕРСАЛЬНЫЙ
1-8S, настраивается перемычкой на плате
ТИП 1
ТИП 2
ТИП 3
ТИП 4
ТИП 5
ПЛАТЫ ЗАЩИТЫ (BMS) БЕЗ БАЛАНСИРОВКИ
Балансировка
С балансиром только синяя плата (8А), красная без балансира, т.е. это чисто плата защиты от перезаряда/переразряда/КЗ/высокого нагрузочного тока. А также вопреки некоторым убеждениям ни одна из них не имеет контроллера заряда (CC/CV), поэтому для их работы необходима специальная платка с фиксированным напряжение и ограничением тока. ИСТОЧНИК
Эксплуатация
Если у вас есть какие-то вопросы по эксплуатации, соединению и зарядке аккумуляторов (какое напряжение, ток, как пользоваться модулями), обязательно прочитайте вот эту статью, она ответит на многие вопросы и обязательно будет полезной!
Защита 1S+ заряд
Защита 1S
Защита 2S
Защита 3S
Защита 4S
ПЛАТЫ ЗАЩИТЫ (BMS) С БАЛАНСИРОВКОЙ
Защита 3S
Защита 4S
Защита 4S
Защита 5S
ПЕРЕКЛЮЧЕНИЕ СОЕДИНЕНИЯ
2 банки
3 банки тип 1
3 банки тип 2
3 банки тип 3
4 банки
ПОДКЛЮЧЕНИЕ
Всё для пайки
Батарейный отсек

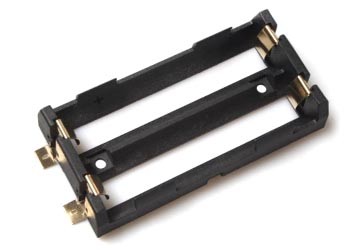

Силовой отсек
Никелевая лента

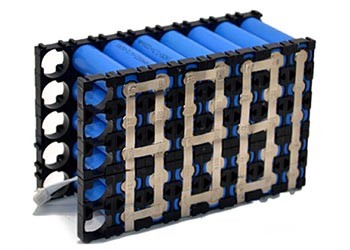

Клипсы
