Уроки Arduino и программирования

На сайте появился отдельный раздел, посвящённый программированию Arduino. В нём находятся подробные текстовые уроки, затрагивающие все тонкости и нюансы. Обязательно посетите его! Новые уроки выходят очень часто.
перейти к урокам

٩(̾●̮̮̃̾•̃̾)۶ Привет, друг! Ты находишься на странице со ссылками на практически все существующие модули, датчики и сенсоры Arduino! ⚠ Все ссылки ведут на Aliexpress, на крупных проверенных продавцов (WAVGAT, Great Wall, e_goto, FEIYANG). Купить Arduino и модули у можно них надёжно и абсолютно безопасно, и доставка от них обычно самая быстрая. Рекорд – я получил пачку Ардуинок за 12 дней с момента оплаты (Great Wall)!

Да, они китайские, но Arduino — очень простое устройство, это всего лишь «обвязка» для микроконтроллера ATmega. А датчики для Ардуино… Это вообще простейшие устройства, их даже подделывать не нужно. Китайцы давно опережают всех по уровню производства микроэлектроники, так что покупать у них Arduino — лучшее, что можно сделать. У нас в России вы купите абсолютно то же самое, но дороже в 5, а в некоторых магазинах даже в 10 раз! ͡๏̯͡๏ (проверьте, это действительно так). Редкое исключение – Амперка, у них собственное производство.

✔ Небольшой лайфхак: если купить модули Arduino у одного продавца (добавлять в корзину Aliexpress), то они придут одновременно одной большой посылкой по цене одной доставки! Это очень здорово и удобно. Ну, в добрый путь!
✑ С уважением, AlexGyver

Смотри! На следующей строчке есть инструкция о том, как создать свой проект на Arduino и как пользоваться этим сайтом! Прочти обязательно!
▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▼

Как создать свой проект на Arduino, или инструкция о том, как пользоваться этой страницей

Акт 1. Выбираем железо

• Если ты новичок и хочешь просто потренироваться – возьми один из стартовых наборов, в них есть всё, что нужно для обучения.

• Если ты придумал проект, и хочешь его реализовать, то для начала тебе нужна одна из моделей Arduino, удовлетворяющая требованиям: размер платы, число портов, питание. Возьми классическую Arduino UNO, маленькую NANO, микроскопическую MINI или гигантскую MEGA.

• Теперь подумай, как ты хочешь собрать свой проект: на бреадборде, семейном шилде или на макетной плате? (Незнакомые слова? Посмотри ВОТ ЭТО ВИДЕОПодумай, не будет ли удобно собрать “этажерку” из шилдов для Arduino UNO.

• Если ты решительный парень (или, пардон, девушка), и собрался паять Ардуинки и модули, то тебе точно пригодится паяльник и прочие атрибуты для пайки, а также обязательно нужен мультиметр, чтобы почувствовать себя настоящим электронщиком.

• Определись с питанием: работать можно от батареек и аккумуляторов, а можно от сети 220 В из розетки.

• Теперь посмотри список датчиков и модулей, и выбери те, которые нужны для твоего устройства. Они будут “глазами и ушами” и прочими частями тела, благодаря которым Ардуино будет связываться с внешним миром и получать из него информацию.

• Если хочешь управлять своим устройством при помощи кнопок и потенциометров, и вводить данные с клавиатуры, то выбери себе подходящую.

• Теперь нужно наладить обратную связь устройства с внешним миром, в виде индикации! Дисплеи, светодиоды, пищалки и прочее помогут тебе в этом.

• Хочешь, чтобы твоё устройство имело физический контакт с миром? Тебе нужны реле, моторчики, сервоприводы и прочие исполнительные механизмы.

• Ага! Решил управлять своим изделием дистанционно, со смартфона или через интернет? Тогда тебе нужны модули беспроводной связи (радио, ИК, Wi-FI, Bluetooth).

• Слууушай, а твоё устройство почти готово! Осталось добавить ему стильный корпус, и всё! Можно начинать считать дни до прибытия посылки на почту.

• Слишком сложно? И правильно, в ж*опу это всё, возьми себе готового робота на Arduino, собери по инструкции и развлекайся! (Шутка)

Акт 2. Подключаем и настраиваем Arduino

Об этом у меня для тебя есть отдельная инструкция, прочитать её можно ВОТ ЗДЕСЬ.

Акт 3. Модули, библиотеки, Google и танцы с бубном

А вот теперь настала самая интересная часть! Собрать кучу датчиков и модулей в единое целое, и написать для них прошивку!

• Как подключать модули (какие провода куда) ты можешь найти в гугле, сейчас можно найти информацию по абсолютно любому модулю и датчику.

• Как заставить модуль или датчик работать? Обычно на уважающем себя сайте, где ты прочитаешь про подключение, прямо на этой же странице, будет библиотека для данного датчика/модуля, а также пример использования. Нету? Зайди на другой сайт из поисковой выдачи, там точно будет!

• Как научиться программировать? Добро пожаловать на канал “Заметки ардуинщика, где в скором времени будет полный цикл уроков по программированию на Arduino Wiring (да-да, так называется язык программирования Arduino). Ну а пока что у меня всё! Спасибо за внимание, и удачи в твоих начинаниях!

ВАМ ОБЯЗАТЕЛЬНО ПРИГОДИТСЯ

мультиметры, токовые клещи
разные инструменты
шуруповёрты, свёрла

КУПИТЬ ARDUINO СОВМЕСТИМЫЕ ПЛАТЫ

ARDUINO UNO

Проц: ATmega328p

купить Arduino uno / Ардуино уно
подробное описание
распиновка

Ардуино УНО – “классическая Ардуина”, самая первая плата из серии. Не рекомендуется к использованию и покупке, т.к. Arduino NANO (на том же процессоре) меньше по размеру, удобнее, дешевле и имеет два дополнительных пина с АЦП (А6 и А7)
Процессор ATmega328p, частота 16 МГц

Количество пинов: 20
– 20 цифровых ввода-вывода (D0-A5)
– 6 ШИМ пинов (D3, D5, D6, D9, D10, D11)
– 5 пинов с АЦП (A0-A5)
– 2 прерывания (D2, D3)

Память:
– Flash: 32 Кб
– SRAM: 2 Кб
– EEPROM: 1 Кб

WAVGAT
GREAT WALL
RobotDyn
Robotlinking

ARDUINO NANO

Проц: ATmega328p

купить Arduino nano / Ардуино нано
подробное описание
распиновка
Ардуино НАНО –уменьшенная версия платы УНО, полностью с ней совместимая по названию пинов. Максимально рекомендуется к покупке и использованию.
Процессор ATmega328 (16 МГц 5V / 8 МГц 3.3V)

Количество пинов: 22
– 20 цифровых ввода-вывода (D0-A5)
– 6 ШИМ пинов (D3, D5, D6, D9, D10, D11)
– 7 пинов с АЦП (A0-A7)
– 2 прерывания (D2, D3)

Память:
– Flash: 32 Кб
– SRAM: 2 Кб
– EEPROM: 1 Кб

WAVGAT
GREAT WALL
RobotDyn без ног
RobotDyn ноги

ARDUINO PRO MINI

Проц: ATmega328p

купить Arduino PRO MINI / Ардуино PRO MINI
подробное описание
распиновка

Ардуино ПРО МИНИ – ещё более уменьшенная UNO/NANO (полностью совместима по названию пинов) без программатора на борту, его придётся докупить отдельно (смотри в следующем разделе). Плюсы: компактность, меньшее потребление за счёт отсутствия программатора. Покупай 3.3V версию только в том случае, если знаешь, что делаешь!
Процессор ATmega328 (16 МГц 5V / 8 МГц 3.3V)

Количество пинов: 22
– 20 цифровых ввода-вывода (D0-A5)
– 6 ШИМ пинов (D3, D5, D6, D9, D10, D11)
– 7 пинов с АЦП (A0-A7)
– 2 прерывания (D2, D3)

Память:
– Flash: 32 Кб
– SRAM: 2 Кб
– EEPROM: 1 Кб

wavgat 5v 16mhz
RobotDyn 5v 16mhz
WAVGAT 3.3v 8mhz
robotdyn 3.3v 8mhz

ARDUINO STRONG

Проц: ATmega328p

подробное описание
распиновка
Ардуино СТРОНГ – интересная плата от китайцев на 328 процессоре. По сути является НАНОй, у которой распаяно питание около каждого пина. Это не просто удобно, это УДОБНО! Есть версия с USB-TTL на борту и USB портом, а есть и более дешёвая без программатора, его придётся докупить отдельно (смотри в следующем разделе).
Процессор ATmega328 (16 МГц 5V / 8 МГц 3.3V)

Количество пинов: 22
– 20 цифровых ввода-вывода (D0-A5)
– 6 ШИМ пинов (D3, D5, D6, D9, D10, D11)
– 7 пинов с АЦП (A0-A7)
– 2 прерывания (D2, D3)

Память:
– Flash: 32 Кб
– SRAM: 2 Кб
– EEPROM: 1 Кб

3.3V – без программатора
5.0V – без программатора
5.0V – с программатором
5.0V – с программатором
программатор atmega 16u2

ARDUINO MEGA

Проц: ATmega2560

купить Arduino mega / Ардуино мега
подробное описание
распиновка
Ардуино МЕГА – огромная плата с большим количеством пинов и кучей памяти для самых крупных проектов! Также имеет 4 “хардварных” последовательных порта.
Процессор ATmega2560

Количество пинов 68:
– 54 цифровых ввода-вывода (D0-A5)
– 14 ШИМ пинов (D2 – D13, D44 – D46)
– 16 пинов с АЦП (A0-A5)
– 6 прерываний (D2, D3, D18, D19, D20, D21)

Память:
– Flash: 256 Кб
– SRAM: 8 Кб
– EEPROM: 4 Кб

WAVGAT
robotlinking
RobotDyn

ARDUINO MEGA PRO

Проц: ATmega2560

купить Arduino micro / Ардуино микро
подробное описание
распиновка
Ардуино МЕГА ПРО – интересный “китайский” вариант оригинальной Меги на камне 2560: очень плотная по компоновке компактная плата с “пинами” вместо сокетов, можно ставить в готовый проект или распаивать проводами.
Процессор ATmega2560

Количество пинов 68:
– 54 цифровых ввода-вывода (D0-A5)
– 14 ШИМ пинов (D2 – D13, D44 – D46)
– 16 пинов с АЦП (A0-A5)
– 6 прерываний (D2, D3, D18, D19, D20, D21)

Память:
– Flash: 256 Кб
– SRAM: 8 Кб
– EEPROM: 4 Кб

RobotDyn без ног
RobotDyn с ногами

ARDUINO LEONARDO

Проц: ATmega32U4

купить Arduino leonardo / Ардуино леонардо
подробное описание
распиновка

Ардуино ЛЕОНАРДО – плата на 32U4 в компоновке UNO. Отличия: на один ШИМ пин больше (D13), на 0.5 кБ SRAM памяти больше, самое главное – умеет эмулировать USB и прикидываться HID устройством (клавиатура, мышь, геймпад)
Процессор ATmega32U4 (16 МГц)

Количество пинов: 20
– 20 цифровых ввода-вывода (D0-A5)
– 7 ШИМ пинов (D3, D5, D6, D9, D10, D11, D13)
– 5 пинов с АЦП (A0-A5)
– 5 прерываний (D0, D1, D2, D3, D7)

Память:
– Flash: 32 Кб
– SRAM: 2.5 Кб
– EEPROM: 1 Кб

Aliexpress
Aliexpress
robotdyn

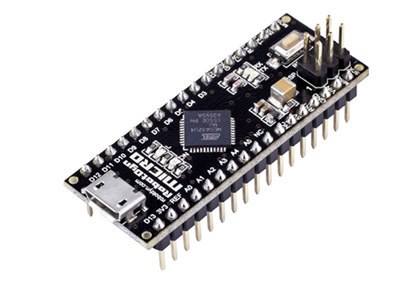

ARDUINO MICRO

Проц: ATmega32U4

купить Arduino micro / Ардуино микро
подробное описание
распиновка

Ардуино МИКРО – уменьшенная ЛЕОНАРДО. Отличия: на один ШИМ пин больше (D13), на 0.5 кБ SRAM памяти больше, самое главное – умеет эмулировать USB и прикидываться HID устройством (клавиатура, мышь, геймпад). К покупке не рекомендуется, берите Pro Micro
Процессор ATmega32U4 (16 МГц)

Количество пинов: 20
– 20 цифровых ввода-вывода (D0-A5)
– 7 ШИМ пинов (D3, D5, D6, D9, D10, D11, D13)
– 5 пинов с АЦП (A0-A5)
– 5 прерываний (D0, D1, D2, D3, D7)

Память:
– Flash: 32 Кб
– SRAM: 2.5 Кб
– EEPROM: 1 Кб

robotdyn с ногами
robotdyn без ног

ARDUINO PRO MICRO

Проц: ATmega32U4

купить Arduino micro / Ардуино микро
подробное описание
распиновка

Ардуино ПРО МИКРО – уменьшенная МИКРО. Умеет эмулировать USB и прикидываться HID устройством (клавиатура, мышь, геймпад).
Процессор ATmega32U4 (16 МГц)

Количество пинов: 20
– 20 цифровых ввода-вывода (D0-A5)
– 7 ШИМ пинов (D3, D5, D6, D9, D10, D11, D13)
– 5 пинов с АЦП (A0-A5)
– 5 прерываний (D0, D1, D2, D3, D7)

Память:
– Flash: 32 Кб
– SRAM: 2.5 Кб
– EEPROM: 1 Кб

WAVGAT
great wall
aliexpress
aliexpress

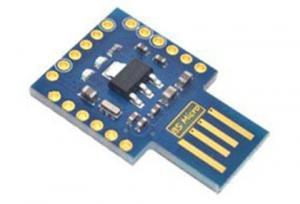

bs Micro

Проц: ATmega32U4

подробное описание
распиновка

bs MICRO – прикольная китайская плата в виде USB “свистка” на камне 32U4. Умеет эмулировать USB и прикидываться HID устройством (клавиатура, мышь, геймпад).
Процессор ATmega32U4 (16 МГц)

Количество пинов: 14
– 11 цифровых ввода-вывода
– 5 ШИМ пинов (D3, 6, 9, 10, 11)
– 6 пинов с АЦП (A0, 1, 2, 8, 10, 11)
– 4 прерывания (D0, D1, D2, D3)

Память:
– Flash: 32 Кб
– SRAM: 2.5 Кб
– EEPROM: 1 Кб

WAVGAT
aliexpress
aliexpress

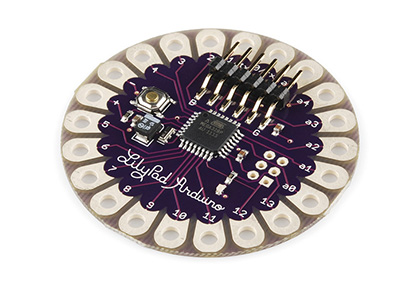

ARDUINO LILYPAD

Проц: ATmega328p

купить Arduino LilyPad / Ардуино лилипад
подробное описание
распиновка

Ардуино ЛИЛИПАД – интересная круглая плата на базе 328 камня без программатора на борту, его придётся докупить отдельно (смотри в следующем разделе).
Процессор ATmega328 (16 МГц 5V / 8 МГц 3.3V)

Количество пинов: 20
– 20 цифровых ввода-вывода (D0-A5)
– 6 ШИМ пинов (D3, D5, D6, D9, D10, D11)
– 5 пинов с АЦП (A0-A5)
– 2 прерывания (D2, D3)

Память:
– Flash: 32 Кб
– SRAM: 2 Кб
– EEPROM: 1 Кб

WAVGAT
great wall
CAIZHIXING

ATTINY85 LilyPad

Проц: ATtiny85

подробное описание
распиновка

DIGISPARK – прикольная китайская плата в виде USB “свистка” на камне ATtiny85. Умеет эмулировать USB и прикидываться HID устройством (клавиатура, мышь, геймпад).
Процессор ATtiny85 (16 МГц)

Количество пинов: 6
– 6 цифровых ввода-вывода
– 3 ШИМ пина
– 4 пинов с АЦП

Память:
– Flash: 8 Кб
– SRAM: 512 Б
– EEPROM: 512 Б

aliexpress
aliexpress
aliexpress

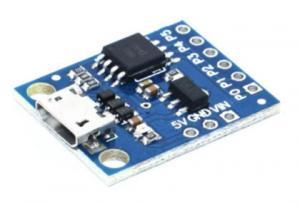

DIGISPARK

Проц: ATtiny85

подробное описание
распиновка

DIGISPARK – прикольная китайская плата в виде USB “свистка” на камне ATtiny85. Умеет эмулировать USB и прикидываться HID устройством (клавиатура, мышь, геймпад).
Процессор ATtiny85 (16 МГц)

Количество пинов: 6
– 6 цифровых ввода-вывода
– 3 ШИМ пина
– 4 пинов с АЦП

Память:
– Flash: 8 Кб
– SRAM: 512 Б
– EEPROM: 512 Б

WAVGAT
great wall
feiyang

ATTINY85 module

Проц: ATtiny85

подробное описание
распиновка

DIGISPARK – прикольная китайская плата в виде USB “свистка” на камне ATtiny85. Умеет эмулировать USB и прикидываться HID устройством (клавиатура, мышь, геймпад).
Процессор ATtiny85 (16 МГц)

Количество пинов: 6
– 6 цифровых ввода-вывода
– 3 ШИМ пина
– 4 пинов с АЦП

Память:
– Flash: 8 Кб
– SRAM: 512 Б
– EEPROM: 512 Б

WAVGAT
feiyang

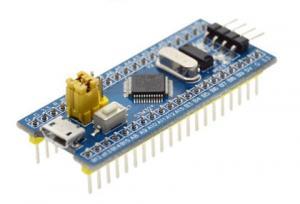

STM32 BLUE PILL

Проц: STM32F103C8T6

подробное описание
распиновка

BluePill – отладочная плата на STM32F103C8T6 (ARM Cortex M3). Стоимостью как Ардуина, плата на этом камне обладает в разы большими возможностями. Но из-за пока-что слабого комьюнити работать с этой платой новичку сложновато.
Процессор STM32F103C8T6 (72 МГц, 32 bit)

Количество пинов: 32
– 32 цифровых ввода-вывода
– ШИМ пинов много, 16 бит
– 10 пинов с АЦП, 12 бит

Память:
– Flash: 64 Кб
– SRAM: 20 кБ
– EEPROM: эмулируется вручную из Flash

wavgat
GREAT WALL
программатор

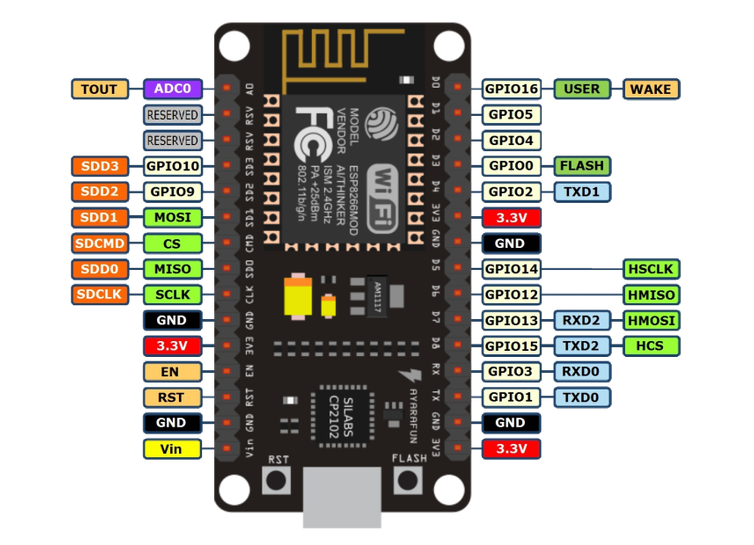

NodeMCU Wi-Fi

Проц: ESP8266

подробное описание
распиновка

NodeMCU – отладочная плата на чипе esp8266 (модель ESP-12E). Чип сделан специально для работы в Интернете – на борту Wi-Fi и очень много памяти. Основа всех современных IoT проектов.
Процессор ESP8266 (80 МГц, 32 бит)

Количество пинов: 11
– 10 цифровых ввода-вывода
– 10 ШИМ пинов
– 1 пин с АЦП

Память:
– Flash: 4 МБ!
– SRAM: 50 кБ
– EEPROM: 512 Б

wavgat
GREAT WALL

WEMOS D1 mini

Проц: ESP8266

подробное описание
распиновка

Wemos D1 mini – отладочная плата на чипе esp8266 (модель ESP-12E). Чип сделан специально для работы в Интернете – на борту Wi-Fi и очень много памяти. Основа всех современных IoT проектов.
Процессор ESP8266 (80 МГц, 32 бит)

Количество пинов: 11
– 10 цифровых ввода-вывода
– 10 ШИМ пинов
– 1 пин с АЦП

Память:
– Flash: 4 МБ!
– SRAM: 50 кБ
– EEPROM: 512 Б

wavgat
GREAT WALL

ПРОГРАММАТОРЫ И ГОЛЫЕ МК

USB-TTL (программатор)

WAVGAT
RobotDyn
Feiyang
стильный

Attiny13

Голая Attiny13 для мини проектов, шьётся также через Arduino IDE

dip корпус
dip корпус
soic корпус
подключение

Attiny85

Голая Attiny85 для мини проектов

DIP корпус
soic корпус
подключение

Модуль для прошивки

Удобный модуль для загрузки прошивки с панелькой под ATtiny13A/ATtiny25/ATtiny45/ATtiny85. Разведён USB интерфейс для МК с его поддержкой, а также ISP

wavgat
подключение

ESP-01

Подключение и др. инфа
great wall

ESP-07

Подключение и др. инфа
great wall

ESP-12E

Подключение и др. инфа
great wall

Понижайка до 3.3В

Aliexpress

Понижайка до 3.3В

Aliexpress

СТАРТОВЫЕ НАБОРЫ ARDUINO

КРУТОЙ СТАРТОВЫЙ КИТ

Нашёл наикрутейший набор! По описанию довольно круто всё, есть больше даже чем надо.

Aliexpress

НОВЫЙ СТАРТОВЫЙ КИТ

Нашёл наикрутейший набор! По описанию довольно круто всё, есть больше даже чем надо.

Aliexpress

СТАРТОВЫЙ НАБОР №1

Содержит в себе приличный набор компонентов для обучения работы с Arduino, в комплект входит сама дуина, джамперы и куча разных модулей.

Aliexpress

СТАРТОВЫЙ НАБОР №3

Содержит в себе приличный набор компонентов для обучения работы с Arduino, в комплект входит сама дуина, джамперы и куча разных модулей.

Aliexpress

НАБОР ИЗ 37 ДАТЧИКОВ

Просто 37 разных датчиков, рекомендую для начального обучения работы с Arduino и со всеми типами датчиков.

Aliexpress

ПИТАНИЕ И ПОДКЛЮЧЕНИЕ ARDUINO

МАКЕТНЫЕ ПЛАТЫ РАЗНЫЕ

На этой штуке можно спаять готовое устройство. P.S. Зелёные дороже, но лучше

разные 12шт
10х20 5шт
4х6 10шт
5х7 10шт
10х22
8х12
разные 20шт

СЕМЕЙНЫЙ ШИЛД ДЛЯ NANO (+ UNO)

Превращает Arduino NANO в монстра с удобнейшим подключением датчиков! Около каждого порта есть земля и +5

great wall
modulefans

МАКЕТКА ШИЛД ДЛЯ UNO

Превращает Arduino UNO в монстра с удобнейшим подключением датчиков! Около каждого порта есть земля и +5

great wall

СЕМЕЙНЫЙ ШИЛД ДЛЯ MEGA

Превращает Arduino MEGA в монстра с удобнейшим подключением датчиков! Около каждого порта есть земля и +5

Aliexpress

МАКЕТНАЯ ПЛАТА (BREADBOARD)

Макетная плата для быстрого и удобного прототипирования. Забудьте про километры торчащих вперемешку проводов! + дополнительное питание

Aliexpress
Маленькая и дешёвая
здоровенная
провода
провода

ДЖАМПЕРЫ ДЛЯ ПОДКЛЮЧЕНИЯ

Незаменимый компонент, с его помощью соединяются все компоненты на стадии макетного проектирования

Набор из всех типов
Мама – мама
Папа – мама
Папа – папа

ОТ АККУМУЛЯТОРОВ И БАТАРЕЕК (постоянный ток)

АДАПТЕР НА КРОНУ

Адаптер для питания платы от батарейки на 9 вольт, сделает вашу плату независимой от любых проводов

Aliexpress

ОТСЕК АА

Адаптер для питания от батареек и аккумуляторов

1, 2, 3, 4 банки

ОТСЕК 18650

Адаптер для питания от батареек и аккумуляторов

1, 2, 3 банки
1, 2, 3 банки

МОДУЛЬ ПИТАНИЯ ОТ ЛИТИЯ

Полноценный модуль питания от банки лития: повышает выход до 5V, защищает банку от переразряда, заряжает банку и имеет на борту индикатор заряда. Максимальный выход: 2.1 А

wavgat

МОДУЛЬ ПИТАНИЯ ОТ ЛИТИЯ

Готовый модуль питания от литиевого аккумулятора: на плате стоит чип защиты+зарядки от юсб и повышайка до 5 Вольт с пиковым током 0,5А. В стиле “powerbank”

aliexpress

МОДУЛЬ ПИТАНИЯ ОТ ЛИТИЯ

Готовый модуль питания от литиевого аккумулятора: на плате стоит чип защиты+зарядки от юсб, на второй половине – настраиваемая повышайка 4-27В с пиковым током 2А.

wavgat

МОДУЛЬ ПИТАНИЯ ОТ ЛИТИЯ

Готовый модуль питания от литиевого аккумулятора: на плате стоит чип защиты+зарядки от юсб + фиксированная повышайка (см. варианты у продавца)

aliexpres
aliexpres

ПОВЫШ. ДО 5В МИКРО

Микро-повышайка с 0.8 и выше до 5 Вольт. Максимальный рабочий ток 0.5А, зависит от входного напряжения (см. на странице товара)

wavgat

ПОВЫШАЮЩИЙ ДО 5В

Данный модуль поднимает напряжение с 1-5 до 5 Вольт, можно использовать для питания всей схемы от литиевой банки.

2А макс.
2А макс.
1.5А макс.
1.5А макс.

ПОНИЖАЮЩИЙ

Этим модулем можно понизить напряжение от 5-30 вольт до нужного нам 5 В. Кстати модуль размером с ноготь!

Aliexpress

АККУМУЛЯТОРЫ

На этой странице моего сайта есть аккумуляторы разных форматов, защитные и зарядные модули для них, а также готовые зарядные устройства и приборы для тестов

перейти

ПРЕОБРАЗОВАТЕЛИ

На этой странице моего сайта есть практически все китайские преобразователи напряжения самых разных мощностей и размеров

перейти

ОТ СЕТИ (110/220 В переменный ток)

БП 5V DIY

Адаптер для питания платы от сети 220 В, сделает её независимой от компьютера с USB. Вход: 100-220V, выход: 5V 700mA

Aliexpress
aliexpress

МИНИ БП

Мини корпусной модуль питания на 3.3, 5 и 12 Вольт, все модели на 3 Ватта

great wall
samiore

БП 5V

Адаптер для питания платы от сети 220 В, сделает её независимой от компьютера с USB. Вход: 100-220V, выход: 5V

Aliexpress
Aliexpress

БП 12В 2А

Мощный БП, потянет ещё кучу нагрузки помимо Ардуино (LED ленты, двигатели, нагреватели…)

Aliexpress
Aliexpress

ВСЁ ДЛЯ ПАЙКИ

На этой странице моего сайта вы найдёте паяльники, наборы для пайки, хороший припой, провода (силовые и монтажные), термоусадку, различные штекеры и текстолит для изготовления печатных плат!

перейти

МУЛЬТИМЕТРЫ

Для полноценной работы с преобразователями нужно измерять напряжение. На этой странице моего сайта вы найдёте мультиметры, а также отдельно вольт и амперметры.

перейти

САМЫЕ НУЖНЫЕ ШИЛДЫ ДЛЯ АРДУИНО

Ethernet шилд

Нужен для того, чтобы управлять Arduino через Интернет (умный дом, умный огород, роботы, и всё прочее) через приложения под Windows или через web-приложения (то есть возможно управление со смартфона через интернет)

Aliexpress
для nano
подключение
подключение

Wi-Fi шилд

Нужен для того же, что и Ethernet шилд, но связывается с Интернетом по Wi-Fi. Подойдёт для того же умного дома, но в особенности для роботов, дальность действия которых не будет ограничена проводами и мощностью источника сигнала

wavgat
подключение

GSM шилд

Позволяет обмениваться данными через мобильную GSM и GPRS сеть, то есть позволит управлять ЧЕМ УГОДНО и ГДЕ УГОДНО, слать СМСки со статистикой или показаниями датчиков. Вставляем SIM-карту, подключаем пару проводов и готово!

с микроф. входом
подключение

LCD шилд

Превращает вашу УНО в девайс с кнопочками и двухстрочным дисплеем, всё остальное зависит от вашего воображения.

WAVGAT
Aliexpress
подключение

Мотор шилд

Как понятно из названия, служит для управления двигателями. Да, для этого нужен отдельный шилд, так как ардуино сама по себе не сможет выдать необходимую для двигателя мощность.

GREAT WALL
aliexpress
подключение
подключение

Серво шилд

К этой штуке можно подключить одновременно 16 сервомашинок для создания жуткого робота – паука и прочих штуковин.

Great Wall
подключение
подключение

КУПИТЬ ДАТЧИКИ И СЕНСОРЫ ДЛЯ АРДУИНО

ДАТЧИК ЗВУКА ЦИФРОВОЙ

Датчик звука позволит делать гаджеты и устройства с активацией голосом или громким хлопком

Great Wall
WAVGAT
подключение

ДАТЧИК ЗВУКА АНАЛОГОВЫЙ

Более точная расширенная отработка звуков с аналогового выхода

WAVGAT
WAVGAT малый
подключение

ЛУЧШИЙ МОДУЛЬ МИКРОФОНА!

Микрофон + чип MAX9814. Самый лучший микрофон-модуль на ардуино-рынке, т.к. есть предусилитель с автоматическим подавлением шумов. Просто подключите его к наушникам и послушайте!

Aliexpress
Aliexpress
Aliexpress
подключение

ДАТЧИК ТЕМПЕРАТУРЫ (ТЕРМИСТОР)

Термистор с цифровым выходом и настройкой чувствительности

WAVGAT
подключение

ДАТЧИК ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ

Датчик влажности и температуры, имеет диапазон измерений 0 – 50 градусов. DHT11 старая модель, DHT22 новая

dht11 Great Wall
dht22 great wall
dht11 WAVGAT
dht22 wavgat
подключение

ТЕМПЕРАТУРА + ВЛАЖНОСТЬ + ДАВЛЕНИЕ

Три в одном: температура, влажность и атмосферное давление. Идеальный, а самое главное дешёвый вариант для домашней метеостанции. Показывает весьма точно!

Great Wall
wavgat
подключение

ДАТЧИК ТЕМП. DALLAS

Очень популярный цифровой датчик температуры (даллас), диапазон от -55 до +125 градусов. Сам датчик – ds18b20

Great Wall 1 шт
Great Wall 10 шт
WAVGAT 10 шт
подключение

ДАТЧИК ТЕМП. ЦИФРОВОЙ ВЫНОСНОЙ

Более продвинутая модель термометра, имеет провод длиной 1 метр и диапазон от -55 до +125 градусов. Датчик – ds18b20

Great Wall
WAVGAT
подключение

ТЕРМОПАРА 0 – 1000°С (С ДРАЙВЕРОМ)

Термопара для высокотемпературных измерений

Aliexpress
подключение

ФОТОРЕЗИСТОР БЕЗ ОБВЯЗКИ

Основа датчика света. Схема подключения на картинке выше

20 штук wavgat
10к резисторы
подключение

ДАТЧИК СВЕТА ЦИФРОВОЙ

Датчик света с цифровым выходом и настройкой чувствительности

тип 1 wavgat
тип 2 wavgat
подключение

ДАТЧИК СВЕТА АНАЛОГОВЫЙ

Датчик света в видимом диапазоне (то есть свет лазера тоже увидит)

a+a+a+
robotdyn
подключение

ДАТЧИК ИК СВЕТА (ТЕМПЕРАТУРЫ)

Датчик света в ИК диапазоне, может “чувствовать” свет от ИК светодиодов и мощных источников тепла (датчик пожара)

аналоговый wavgat

ДАЛЬНОМЕР УЛЬТРАЗВУКОВОЙ

Ультразвуковой датчик расстояния, работает достаточно шустро и имеет погрешность в 1 см

Great Wall
WAVGAT
подключение
подключение

ИК ДАТЧИК ПРЕПЯТСТВИЙ

Датчик препятствий. Неотъемлемая часть любого робота. Также можно использовать как бесконтактный датчик открытия двери.

WAVGAT
Aliexpress
подключение

ДАТЧИК ХОЛЛА (МАГНИТНОГО ПОЛЯ)

Датчик магнитного поля, на его основе можно сделать тахометр/спидометр/тайник

без обвязки
аналоговый wavgat
цифровой
подключение

ДАТЧИК АТМОСФЕРНОГО ДАВЛЕНИЯ

Можно использовать для измерения давления и для определения высоты над уровнем моря с точностью до 10 см!!!. BMP180 старая модель, BMP280 новая

bmp180 Great Wall
bmp180 WAVGAT
bmp280 great wall
bmp280 wavgat
подключение

АКСЕЛЕРОМЕТР И ГИРОСКОП

Другими словами, датчик наклона и ускорения по любой из трёх осей, на таком можно собрать квадрокоптер

Great Wall
WAVGAT
подключение

ТРЁХОСЕВОЙ КОМПАС

Датчик магнитного поля Земли на чипе HMC5883L, используется для ориентации в пространстве в качестве компаса

WAVGAT
новая версия
подключение

ВЛАЖНОСТИ ПОЧВЫ

На его основе можно создать систему автоматического полива растений и следить за всем этим через Интернет

great wall
WAVGAT
подключение

ДАТЧИК УРОВНЯ ВОДЫ

Показывает уровень воды при заполнении, а также может стать сигнализатором начала дождя

Great Wall
WAVGAT
золотое покрытие
качественный
подключение

ДАТЧИК ДОЖДЯ

Площадка с системой дорожек, которые замыкаются при попадании воды – получаем датчик дождя

Great Wall
WAVGAT
подключение
подключение

ДАТЧИК ВИБРАЦИИ

Отличное решение для сигнализации, или для робота (датчик удара об стену)

WAVGAT
подключение

ГАЗОАНАЛИЗАТОР

Датчик дыма позволит расширить возможности вашего Умного дома, и, например, вызвать пожарных или прислать вам СМС о пожаре

дым, метан great wall
дым, метан WAVGAT
угарный газ wavgat
комплект из всех датчиков
подключение
подключение

ДАТЧИК CO2

Датчик MH-Z19b очень точно измеряет уровень углекислого газа, я использовал его в проекте метеостанции. Сигнализатор уровня СО2 поможет соблюдать в помещении микроклимат, улучшающий работоспособность

aliexpress
подключение

ДАТЧИК ТОКА

Датчик переменного тока, может быть использован для отслеживания потребления электроприборов

WAVGAT
тип 2
тип 3
подключение

ДАТЧИК ТОКА ACS712

Компактный точный амперметр с клеммами для подключения в цепь, чип ACS712

5-30 A
5-30 A
5-30 A
подключение
подключение

ДАТЧИК ДАВЛЕНИЯ

Измерение давления жидкостей/газов до 25 атмосфер

Aliexpress
Aliexpress
подключение

ДАТЧИК ДВИЖЕНИЯ

Инфракрасный датчик движения, незаменим в самодельных охранных системах или хитрых механических ловушках

Great Wall
WAVGAT
подключение
подключение

ДАТЧИК СКОРОСТИ ПОТОКА

Можно измерять как скорость потока воды, так и расход: мгновенный и полный

Great Wall
WAVGAT
подключение

ДАТЧИК ВЕСА + АЦП

Модуль весов (тензорезистор) + внешний 24-битный (!!!) АЦП. Можно очень точно измерять массу

1 кг
5 кг
10 кг
20 кг
подключение

ПРОЧИЕ МОДУЛИ ДЛЯ ARDUINO КУПИТЬ

RFID МОДУЛЬ

На нём можно сделать бесконтактный электронный замок (RFID-это как турникеты в метро: приложил-прошёл)

тип 1 wavgat
подключение
тип 2 great wall
тип 2 wavgat
подключение

МОДУЛЬ ДЛЯ SD КАРТ

Позволяет записывать данные на SD карту, например составлять таблицу результатов измерений датчиков, а потом на компьютере построить график

Aliexpress
подключение

ДЛЯ MICRO SD КАРТ

Позволяет записывать данные на MicroSD карту, например составлять таблицу результатов измерений датчиков, а потом на компьютере построить график

wavgat
микро версия
дешёвые карты памяти
подключение

МОДУЛЬ ЧАСОВ

Модуль часов реального времени на чипе DS3231. Независимо от Ардуино отсчитывает время, и используется в основном в системах полива или самодельных часах

wavgat
great wall
подключение

МОДУЛЬ ЧАСОВ МИКРО

Микро модуль часов реального времени на чипе DS3231. Работает от внутреннего кварца, в качестве источника резервного питания – ионистор

great wall
aliexpress
aliexpress
подключение

КОМПАКТНЫЙ ETHERNET

Отличная замена Ethernet шилду: дешёвый и компактный модуль для соединения вашей Arduino с сетью Интернет

Great Wall
WAVGAT
подключение
подключение

GPS МОДУЛИ

Самая дешёвая GPS антенна! Холодный старт 1-5 минут, горячий – несколько секунд.

wavgat новый мини
модуль со внешней антенной
самый дешёвый
подключение

ЛАЗЕР

650 нм лазерный модуль со встроенной оптикой для фокусировки в точку. Заменяет лазерную указку, питается прямо от Arduino

WAVGAT
Aliexpress
подключение

КАМЕРА

Камера на чипе OV7670, которую можно подключить к Arduino для прямой отправки или записи изображений на карту памяти.

Great Wall
WAVGAT
подключение
подключение

ЛАЗЕРНЫЙ ДАЛЬНОМЕР

Измеряет расстояние до 80 метров с точностью в пару мм

50 м
80 м
100 м
подключение

СКАНЕР ОТПЕЧАТКОВ

Может быть использован для замков/дверей/сейфов

Aliexpress
подключение

СКАНЕР iBUTTON

Позволяет считывать/перезаписывать “домофонные” ключи. Может быть использован для замков/дверей/сейфов

Aliexpress
Aliexpress
Aliexpress
подключение

ДАТЧИК ПУЛЬСА

ИК модуль для измерения частоты пульса, работает от пальца, и, я так думаю, от мочки уха

Great Wall
WAVGAT
подключение

РАСШИРИТЕЛЬ ПОРТОВ

Расширитель портов на PCF8575 – подключается по i2c и добавляет ещё 16 цифровых пинов!

aliexpress
aliexpress
aliexpress
на 8 пинов
подключение

ЦИФРОВОЙ ПОТЕНЦИОМЕТР

Цифровой потенциометр на базе чипа X9C103S, сопротивление 10 кОм, шаг изменения 100 Ом, то есть 100 градаций сопротивления

aliexpress
aliexpress
подключение
библиотека

ВНЕШНИЙ АЦП 16 БИТ

Малошумящий АЦП на чипе ADS1115 имеет 4 канала для измерения напряжения с дискретизацией 16 бит, что позволяет очень точно измерять доли милливольт, например с шунта

wavgat
great wall
aliexpress
подключение

ВНЕШНИЙ ЦАП 12 БИТ

Внешний ЦАП (цифро-аналоговый преобразователь) на чипе MCP4725 позволяет получить напряжение (именно напряжение, а не ШИМ) с глубиной 12 бит (от 0 до опорного)

wavgat
aliexpress
aliexpress
подключение

ВНЕШНИЙ EEPROM 32 КБ

Внешняя EEPROM (энергонезависимая) память на 32 килобайта, подключается по I2C. Можно использовать для хранения данных вместо карты памяти, гораздо удобнее!

wavgat
aliexpress
подключение
библиотека

ВВОД: КНОПКИ, КЛАВИАТУРЫ И ПОТЕНЦИОМЕТРЫ

МЕМБРАННАЯ КЛАВА

Мембранная клавиатура с 16 кнопками: 10 цифр, 4 буквы и решётка со звёздочкой. Можно использовать для создания кодовых замков

WAVGAT
клавиатура 4х3
подключение
подключение

СТИЛЬНАЯ КЛАВИАТУРА

Забавная клавиатура с механическими кнопками

WAVGAT 3×3
WAVGAT 3×4
подключение

КЛАВИАТУРА 4 КНОПКИ

Очень тонкая четырёхкнопочная клавиатура

WAVGAT
подключение

СЕНСОРНАЯ КЛАВИАТУРА

16 кнопочная сенсорная (ёмкостная) матрица для создания кодовых замков или чего угодно в стиле HiTech

WAVGAT
Aliexpress
подключение

СЕНСОРНАЯ КНОПКА

Интересная сенсорная площадка – кнопка, срабатывает от касания пальцем

Great Wall 5 штук
WAVGAT
подключение

МАТРИЦА 16 КНОПОК

Матрица из тактовых кнопок

Great Wall
WAVGAT
подключение

КНОПКИ И ВЫКЛЮЧАТЕЛИ

На этой странице моего сайта вы найдёте различные кнопки, выключатели, и некоторые полезные для работы с Arduino радиодетали

перейти
подключение

КНОПКИ ТАКТОВЫЕ 6х6х12 мм

Высота кнопки – 12мм, для этих кнопок есть клёвые колпачки!

Aliexpress
Aliexpress
колпачки

КНОПКИ ТАКТОВЫЕ БОЛЬШИЕ

Большие кнопки с яркими колпачками

Aliexpress
Aliexpress

ТАКТОВЫЕ КОРПУСНЫЕ  КНОПКИ

Корпусные кнопки с мягким нажатием без щелчка, монтаж в отверстие 7мм

Aliexpress
Aliexpress

МИНИ КНОПКИ С ФИКСАЦИЕЙ

6-выводные кнопки с фиксацией

8.5×8.5 мм
7×7 мм
колпачки

ДВИЖКОВЫЙ ПЕРЕКЛЮЧАТЕЛЬ

Микро переключатели, установка в корпус

Aliexpress
Aliexpress

КНОПОЧНЫЙ ДЖОЙСТИК

Джойстик как на старых телефонах. 4 направления + нажатие в центре

Aliexpress
подключение

КНОПОЧНЫЙ ДЖОЙСТИК

Джойстик как на старых телефонах. 4 направления + нажатие в центре

Aliexpress
Aliexpress

ДЖОЙСТИК

Двухосевой (X Y) джойстик. P.S. Говно полное, рабочий угол около 10 градусов

Great Wall
WAVGAT
подключение

ХОРОШИЙ ДЖОЙСТИК

Джойстик от геймпада. P.S. Гораздо лучше предыдущего, рабочий угол около 35 градусов

aliexpress
aliexpress
подключение

ЛУЧШИЙ ДЖОЙСТИК

Джойстик от аппаратуры. P.S. Гораздо лучше предыдущего, рабочий угол около 60 градусов

обе оси подпружинены
одна ось подпружинена
обе подпружинены + рукоятки
подключение

ДЖОЙСТИК ДЛЯ RC

Джойстик от аппаратуры. P.S. Идеальный вариант для самодельной аппаратуры

aliexpress
подключение

ЭНКОДЕР

Вращающийся энкодер для определения угла поворота. Может использоваться для ввода значений (смотри ПОДКЛЮЧЕНИЕ)

Great Wall
Aliexpress
энк без платы
рукоятки! d-shaft
подключение

ЭНКОДЕР

Новая версия энкодера: компактная плата, рукоятка в комплекте. Сам энкодер имеет очень чёткие щелчки поворота без люфта! Определённо лучший модуль. Энкодер типа TYPE2 согласно моей библиотеке

wavgat
без колпака
подключение

ЭНКОДЕР ОПТИЧЕСКИЙ

Оптический энкодер для определения угла поворота мотора (колесо с прорезями сажается на вал)

высокоточный!
Aliexpress
колёсики
Aliexpress
колёсики

ПОТЕНЦИОМЕТРЫ

Нужны для ввода значений в ардуинку путём вращения крутилки (подключаем к аналоговому входу и получаем значения 0-1023)

10 шт great wall
10 шт wavgat
подключение

РУКОЯТКИ НА ПОТы

Симпатично и удобно!

aliexpress
aliexpress
цветные

ПОТ – СЛАЙДЕР

Линейный потенциометр для “стильного” контроля мощности, скорости или громкости

wavgat
aliexpress
подключение

ВЫВОД: ДИСПЛЕИ И ИНДИКАЦИЯ

LED ДИСПЛЕЙ

Дешёвый LCD дисплей для вывода любой информации, с точками – разделителями. Микросхема 74HC595

WAVGAT
Aliexpress
двойной! great wall
двойной! wavgat
подключение

LED ДИСПЛЕЙ

Ещё один дешёвый 7-сегментник, на этот раз для часов. Имеет двоеточие в середине. Микросхема TM1637

Great Wall
WAVGAT
красный robotdyn
жёлтый robotdyn
зеленый robotdyn
белый robotdyn
подключение

LCD ДИСПЛЕЙ

LCD дисплей на чипе HT1621: 6 семисегментных индикатора, 3 десятичных точки, значки заряда батареи

aliexpress

LCD 2004 I2C

LCD дисплей 4 строки по 20 символов для вывода любой информации, в комплекте переходник на I2C

GREAT WALL
wavgat
подключение

LCD 1602 I2C

Двухстрочечный LCD дисплей для вывода любой информации. В комплекте идёт переходник на I2C – подключение 4 проводами! 2 строки по 16 символов

Great Wall
WAVGAT
WAVGAT
подключение

LCD 1602 РАЗНЫЕ

Двухстрочечный LCD дисплей для вывода любой информации. Переходник на i2c покупать отдельно!

синий или зелёный фон, дёшево
чёрн. фон, 5 цветов на выбор
зелёный, белый, синий фоны
чёрный фон белые буквы
чёрный фон красные буквы
переходник

0801 0802 ДИСПЛЕИ

Меньшие братья 1602 дисплея с точно такой же распиновкой. Но придётся повозиться

0801
0802
подключение

OLED LCD ДИСПЛЕЙ

Самый крутой дисплей: ничтожное энергопотребление, высокая яркость и очень высокий контраст. Цвет кнопки = цвет символов дисплея!

0.91″ wavgat
0.91″ wavgat
0.9″ белый
0.9″ голубой
0.9″ жёлтый синий
1.3″ голубой
1.3″ белый
подключение
подключение

LCD от Nokia 5110

Отличный LCD дисплей с высоким разрешением и ничтожным энергопотреблением – лучший выбор для автономных проектов

Aliexpress
Aliexpress
подключение
подключение

LCD Nokia 5110 НОВЫЙ

Монохромный дисплей на чипе HX1230 с разрешением 96×68

Aliexpress
Aliexpress
подключение

СЕНСОРНЫЙ ДИСПЛЕЙ

Самый настоящий тачскрин для самых хардкорных проектов!

Aliexpress
подключение

1.44″ TFT ДИСПЛЕЙ

Цветной TFT дисплей с разрешением 128×128 пикселей. Чип возможно ST7735S, пробуйте!

Aliexpress
подключение

1.8″ TFT ДИСПЛЕЙ

Очень крутой дисплей с разрешением 128×160 пикселей на микросхеме ST7735S. Простор для применения – безграничен!

Aliexpress
Aliexpress
Aliexpress
подключение

1.54″ E-INK ДИСПЛЕЙ

Миниатюрный дисплей с настоящей электронной бумагой для самых энергоэффективных проектов. Ведь энергия тратится только на перелистывание

Aliexpress

TFT ДИСПЛЕИ NEXTION

Самые крутые дисплеи для Arduino проектов: интерфейс любой сложности делается на компьютере, а ардуино всего лишь снабжает его данными, и наоборот: дисплей то сенсорный. Посмотрите гайд, это очень крутая штука!

2.4″
2.8″
3.2″
3.5″
4.3″
7.0″
подключение
подключение

ГРОМКАЯ ПИЩАЛКА

Маленький баззер для звуковой индикации различных событий. Подключен через транзистор, штука очень громкая!

wavgat
мини версия
подключение

СВЕТОДИОДЫ

На этой странице моего сайта вы найдёте светодиоды всех цветов и размеров. Не забывайте, что обычные светодиоды подключаются к Arduino через резистор на 220 Ом!

перейти
подключение

АДРЕСНАЯ ЛЕНТА

Адресная светодиодная лента на светодиодах WS2812, можно управлять любым светодиодом в ленте

Aliexpress
подключение

ПОЛОСКИ WS2812

Полоски на светодиодах WS2812, можно управлять любым светодиодом в ленте, делать линейные индикаторы

GREAT WALL
подключение

КОЛЬЦА WS2812

Кольца на светодиодах WS2812, можно управлять любым светодиодом в ленте, делать кольцевые индикаторы

16 диодов great wall
1-241 диодов
1-93 диодов
подключение

МАТРИЦЫ WS2812

Матрицы на светодиодах WS2812, можно управлять любым светодиодом в ленте, выводить пиксельную графику

8×8 great wall
16×16
подключение

УПРАВЛЕНИЕ НАГРУЗКОЙ, ДРАЙВЕРЫ

СИЛОВОЙ КЛЮЧ (MOSFET)

Включает в себя полевой транзистор IRF520 с обвязкой и удобными клеммами для подключения нагрузки 0 – 24 Вольта ПОСТОЯННОГО ТОКА

WAVGAT
Aliexpress
голые мосфеты
подключение

СИЛОВОЙ КЛЮЧ (MOSFET)

Включает в себя два мосфета с обвязкой и удобными клеммами для подключения нагрузки 0 – 36 Вольт (до 15 Ампер!) ПОСТОЯННОГО ТОКА

WAVGAT
подключение

ЭЛЕКТРОМАГНИТНОЕ РЕЛЕ

Реле служит для управления большой нагрузкой ЛЮБОГО ТОКА (AC и DC) от слабенького сигнала, подаваемого с Ардуино

низк. уровень great wall
выс. уровень
настраиваемое wavgat
подключение

СЕМЕЙНОЕ РЕЛЕ GREAT WALL

Модули, включающие в себя сразу несколько реле для управления несколькими потоками нагрузки, все низкого уровня

2 канала
4 канала
8 каналов
16 каналов (!)
подключение

СИЛОВОЙ КЛЮЧ (СИМИСТОР)

Включает в себя симистор с обвязкой и удобными клеммами для подключения нагрузки 220 Вольт ПЕРЕМЕННОГО ТОКА с током не более 5-10 А

robotdyn
подключение

ДИММЕР AC (СИМИСТОР)

Симистор с опторазвязкой и выводом детектора нуля для плавного управления нагрузкой 220 Вольт ПЕРЕМЕННОГО ТОКА с током не более 10 А (2 кВт)

robotdyn
подключение

ТВЕРДОТЕЛЬНОЕ РЕЛЕ МОЩНОЕ

Мощное твердотельное реле, позволяет коммутировать цепь 220 В с током до 40 А. Бесшумная и очень надёжная штука

Aliexpress
Aliexpress
подключение

ТВЕРДОТЕЛ. РЕЛЕ МОДУЛЬ

Маленькое твердотельное реле, позволяет коммутировать цепь 220 В с током до 2 А

1 канал выс. уровня wavgat
остальные высокого ур.
остальные высокого ур.
подключение

ГОТОВЫЙ ДРАЙВЕР

Драйвер на 6-24В 3А, на борту имеется крутилка скорости и кнопка реверса

aliexpress

ДРАЙВЕР ДВИГАТЕЛЕЙ

Драйвер для управления двумя обычными коллекторными двигателями или одним шаговиком. Древний как ваша бабушка, полупроводниковый хлам. Греется как печка на 1.5 Амперах

Great Wall
WAVGAT
подключение
подключение

СЛАБЕНЬКИЙ ДРАЙВЕР

Драйвер для 2х моторов по МОС технологии, чип MX1508 . Питание 2-10 В, максимальный ток 2.5 А. Есть защита от перегрева

wavgat
Great Wall
подключение

СЛАБЕНЬКИЙ ДРАЙВЕР

Драйвер для 2х моторов по МОС технологии, чип L9110S. Рабочее напряжение 2.5-12 В, максимальный ток 800 мА

wavgat
подключение

СРЕДНИЙ ДРАЙВЕР

Драйвер для 2х моторов по МОС технологии, чип TB6612FNG. Рабочее напряжение 2.5-15 В, рабочий ток 1.2А, максимальный 3.2А. Несколько интересных режимов работы.

wavgat
great wall
подключение

СРЕДНИЙ ДРАЙВЕР

Драйвер для 2х моторов. Самый мощный драйвер мини-формата: напряжение 3-14 В, рабочий ток 5А на канал, пиковый 9А! На борту есть стабилизатор на 3.3 В

aliexpress
aliexpress

MONSTER ДРАЙВЕР

Monster driver на чипе VNH2SP30, макс. напряжение 16V, рабочий ток 14А, макс. ток 30А, макс. частота ШИМ 20 кГц. Встроенная защита от перегрузки и перегрева.

aliexpress
aliexpress
двойной
двойной
подключение

МОЩНЫЙ ДРАЙВЕР

Мощный (36В 10А) драйвер для двух коллекторных двигателей по схеме Н-мост

Aliexpress
подключение

МОЩНЫЙ ДРАЙВЕР

Мощный (12В 30А) драйвер для двух коллекторных двигателей по схеме Н-мост

Aliexpress
Aliexpress
подключение

МОЩНЫЙ ДРАЙВЕР

Мощный (15В 50А) драйвер для двух коллекторных двигателей по схеме Н-мост

Aliexpress
подключение

МОТОРЫ, ПРИВОДЫ, ПОМПЫ

ШАГОВЫЙ ДВИГАТЕЛЬ С ДРАЙВЕРОМ

Дешёвый шаговый двигатель с драйвером, можно применять как в мини станках с ЧПУ, так и просто в качестве “умного” двигателя

Great Wall
WAVGAT
подключение
подключение

МИКРО ШАГОВЫЙ МОТОР

Абсолютно миниатюрные шаговички. Просто оставлю их здесь

aliexpress
aliexpress
aliexpress

НАБОР РЕМЕННОЙ ПЕРЕДАЧИ

Набор шкивов и ремней для создания ременной передачи, например какого-то CNC устройства

2 оси
1 ось

СЕРВОМАШИНКА МАЛЕНЬКАЯ

Маленькая, но мощная сервомашинка. Ей можно открывать дверки, двигать предметы, управлять рулями самолёта…

sg90 пластик
MG90S металл
подключение

МОЩНАЯ СЕРВОМАШИНКА

Здоровенная как пельмень и мощная сервомашинка, для больших роботов и игрушек

MG995
MG995
MG996R
подключение

ПОСТОЯННОГО ВРАЩЕНИЯ

Серво as3103 постоянного вращения, можно считать просто мотор+редуктор. Управляется стандартной библиотекой servo, чем больше “угол”, тем выше скорость. 90 – стоп, 0 – полный вперёд, 180 – полный назад

aliexpress
подключение

ЛИНЕЙНЫЙ ПРИВОД

Миниатюрная (20мм длиной) линейная серва с винтовой передачей. Управляется стандартной библиотекой servo

aliexpress
aliexpress
подключение

ПОИСКАТЬ МОТОР

И пусть тебе повезёт!

поискать мотор
подключение

МИКРО МОТОРЕДУКТОР

Микро моторчик с редуктором, 200 об/мин. Длина 24 мм! Он совсем крохотный!

aliexpress
вал-винт
мотор+колесо
4 колеса
подключение

МОТОРЕДУКТОР

Классический привод для робота: мотор с редуктором 1:48, ток 50-500 мА

с колесом
без колеса
подключение

МОТОРЕДУКТОР

Мотор с редуктором. Напряжение 12 В, обороты 15-200 об/мин на выбор!

aliexpress
подключение

МОТОРЕДУКТОР

Мотор с угловым редуктором. Напряжение 6-24 В, обороты 2-150 об/мин на выбор!

aliexpress
подключение

ЛИНЕЙНЫЙ ПРИВОД

Мощный линейный привод – самый надёжный способ что-то приоткрыть (окно теплицы), приподнять или подвинуть. На выбор есть большое количество длин рабочего хода, скорости и усилий открытия

ход 20/30/50 мм
ход 100 мм
ход 150 мм
ход 200 мм
ход 300 мм
ход 500 мм

МОЩНЫЙ МОТОР

Самый мощный DC мотор модели 775, ставится в шуруповёрты. Таблица по мощностям (80-150-280W) и оборотам есть на странице товара, выходной вал 5мм

aliexpress
подключение

ЭЛЕКТРОМАГНИТ

Компактный электромагнит с напряжением 12-24В и силой удержания 2.5кг, питать естественно через реле от внешнего источника

Aliexpress
Aliexpress
Aliexpress
подключение
подключение

СОЛЕНОИДНЫЙ ЗАМОК

Позволяет сделать управляемый замок на дверь, питать естественно через реле от внешнего источника

Aliexpress
подключение
подключение

СОЛЕНОИД ТОЛКАТЕЛЬ

Может тянуть/нажимать, открывать замки

50г, 12В, 1А
80 г, 12-24В, 0,3А
150 г, 12-24В, 2А
подключение
подключение

МИКРО КЛАПАН

Миниатюрный воздушный клапан на 1.5 атм

Aliexpress
Aliexpress
Aliexpress
Aliexpress

МИНИ КЛАПАН

Клапан для воды и воздуха на давление 1.26 атм

aliexpress
aliexpress

СОЛЕНОИДНЫЙ КЛАПАН

резьба 1/2″
резьба 1/2″
штуцер 10мм
штуцер 6мм
штуцер 6мм
подключение
подключение

МИНИ ПОМПЫ

wavgat 5V
wavgat 12V
aliexpress 5V
aliexpress 12V

ПЕРИСТАЛЬТИКА

aliexpress
aliexpress
мини
мини

ПИЩЕВЫЕ ПОМПЫ

aliexpress
aliexpress
aliexpress

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ АРДУИНО

ИК ПУЛЬТ

Пульт дистанционного управления вашей платой. Уже на нём можно сделать вполне себе крутого управляемого робота

WAVGAT
подключение

PS2 ПУЛЬТ

Оригинальный беспроводной пульт от PS2 с ресивером, можно подключить к Ардуино и управлять своими роботами!

aliexpress
aliexpress
aliexpress
подключение

РАДИО ПУЛЬТ

Пульт управления с приёмником на 4 канала, выходы логические! Частота 315 МГц, рекомендую припаять антенну длиной 23,8см

WAVGAT
подключение

РАДИОМОДУЛЬ 2.4 GHz

Новая недорогая китайская железка на JDY-40, общение между модулями по протоколу UART на расстоянии до 120м. Также возможно использование без микроконтроллера (имеет 8 входов-выходов), всё настраивается АТ командами

aliexpress
aliexpress
подключение
даташит

РАДИОМОДУЛЬ 2.4 GHz

Модуль на nRF24L01 для передачи и приёма данных на частоте 2.4 Ггц, может быть использован для создания радиоуправляемых штуковин

Great Wall
WAVGAT
C антенкой great wall
C антенкой wavgat
микро версия
адаптер питания
подключение

РАДИОМОДУЛЬ 433 МГц

Радио приёмник-передатчик на расстояние до 2 км, общается по UART (!), мощность 100 мВт. Самая свежая разработка китайцев

Great Wall
WAVGAT
подключение
подключение

РАДИОМОДУЛЬ LoRa

LoRa модули на чипе SX1278 являются одними из самых дальнобойных китайских приёмно-передающих железок. Работа на частоте 433 МГц и помехозащищённость позволяет слать данные на расстояние до 10 км

обычный
с радиатором 2шт
с усилком и антенной 2шт
подключение
подключение

НАБОР 433 МГЦ

Готовая пара передатчик – приёмник для связи двух Ардуин по каналу 433 Мгц, можно использовать для создания радиоуправляемых штуковин
