Аппарат для сварки аккумуляторов своими руками

Простой и дешёвый вариант сварочного аппарата для сварки аккумуляторов, в основе лежит автомобильный аккумулятор, который и даёт нужный сварочный ток

СОВЕТЫ, МАТЕРИАЛЫ, ПОЛЕЗНЫЕ ССЫЛКИ

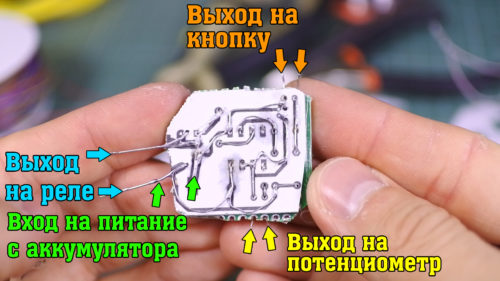

Данный проект можно разделить на 2 части — сварочник на мосфетах и на реле, с реле мне понравилось больше, так как проще сделать и надёжность выше. Из видео справа вы получите всю информацию по проекту, ниже вы найдёте ссылку на исходники схем на платформе EasyEDA, сможете скачать архив со всеми схемами и разводками, а также там есть раскрывающийся список компонентов со ссылками компоненты.

  • Электроды со временем выгарают, поддерживайте их форму! (конец электрода тоньше тела электрода, самый кончик — полукруглый)
  • Перед нажатием на кнопку прижимайте электроды так плотно, как это вообще возможно. В идеале вы должны увидеть две светящиеся красные точки на концах электродов. Сноп искр — признак плохого прижатия. На видео это сделано умышленно для зрелищности
  • Не забывайте заряжать аккумулятор (вот недорогой китайский зарядник http://ali.ski/aM6Djf и вот http://ali.ski/keD16), а также купите себе компактный вольтметр с отображением в процентах заряда, очень удобная штука! http://ali.ski/4f9ms
  • Помните, что перед сборкой в параллель ВСЕ АККУМУЛЯТОРЫ ДОЛЖНЫ БЫТЬ ЗАРЯЖЕНЫ ДО ОДНОГО НАПРЯЖЕНИЯ
Страница на easyeda
Скачать архив со схемами
список компонентов + ссылки
▼ НА РЕЛЕ ▼
● Реле стартера http://ali.ski/3QPHc
http://ali.ski/rKZVZ_
http://ali.ski/tIAIX
● Практически любой MOSFET (IRF3704ZPBF, IRF3205PBF, IRLB8743PBF, IRL2203NPBF, IRLB8748PBF, IRF3704PBF, IRL8113PBF, IRL3803PBF, IRLB3813PBF, IRL3502PBF, IRL2505PBF, IRF3711PBF, IRL3713PBF, IRF3709ZPBF, AUIRL3705N, IRLB3034PBF, IRF3711ZPBF)
(пример: https://www.chipdip.ru/product/fdp025n06)
● Резистор 100 Ом
● Таймер NE555
https://www.chipdip.ru/product/ne555n
● Кондер для таймера 16 В (или больше), 1 мкФ
https://www.chipdip.ru/product0/9000261758
● Подстроечник для таймера около 50 кОм
https://www.chipdip.ru/product/16k1-b50k
или https://www.chipdip.ru/product0/26857
● Резистор 10к 3 штуки, мощность любая
● Кондер керамический 0.01 мкФ
https://www.chipdip.ru/product0/23255
● Диод
https://www.chipdip.ru/product/1n4007
● Кнопка
как в видео https://www.chipdip.ru/product/pbs26b-blue
дешевле https://www.chipdip.ru/product/pbs-11b-red

▼ НА МОСФЕТАХ ▼
● Пачка МОЩНЫХ мосфетов, 150-200 Ампер как минимум
(пример: https://www.chipdip.ru/product/fdp025n06)
● Резистор 100 Ом — столько же, сколько мосфетов
● Таймер NE555
https://www.chipdip.ru/product/ne555n
● Кондер для таймера 16 В (или больше), 1 мкФ
https://www.chipdip.ru/product0/9000261758
● Подстроечник для таймера около 50 кОм
https://www.chipdip.ru/product/16k1-b50k
или https://www.chipdip.ru/product0/26857
● Резистор 10к 3 штуки, мощность любая
● Кондер керамический 0.01 мкФ
https://www.chipdip.ru/product0/23255
● Диод МОЩНЫЙ
https://www.chipdip.ru/product/10a10
● Кнопка
как в видео https://www.chipdip.ru/product/pbs26b-blue
дешевле https://www.chipdip.ru/product/pbs-11b-red
