Интернет радио в форме головы Бендера

ОБНОВЛЕНИЯ

17.09.2023 — добавил схему с фильтром шумов звука (можно взять номиналы 10 k и 0.001 uF вместо 1k и 0.01 uF), также чуть улучшил отзывчивость анализа звука и анимаций в прошивке

ОПИСАНИЕ

Интернет радио!

На ESP32, PCM5102 и вот этой библиотеке
В форме головы робота Бендера
Управление энкодером
Анализ громкости звука и вывод анимаций

ВИДЕО

КОМПОНЕНТЫ

Инструменты, полезное

Каталоги ссылок на Алиэкспресс на этом сайте:

Железки со схемы

Стараюсь оставлять ссылки только на проверенные крупные магазины, из которых заказываю сам. Также по первые ссылки ведут по возможности на минимальное количество магазинов, чтобы минимально платить за доставку. Если какие-то ссылки не работают, можно поискать аналогичную железку в каталоге Ардуино модулей. Также проект можно попробовать собрать из компонентов моего набора GyverKIT.

ESP32 ссылка, ссылка
Энкодер: aliexpress, aliexpress, aliexpress, искать
ЦАП ссылка, ссылка
Усилитель ссылка, ссылка
Динамики ссылка
Конвертер уровней ссылка, ссылка
Матрицы-модули ссылка, ссылка
Матрицы белые (общий катод) ссылка
Матрицы жёлтые (общий катод) ссылка
Блок питания (зарядник от смартфона): любой на 5V 1.5-2A

Корпус и прочее

Модели под печать лежат в архиве проекта

СХЕМЫ

Обычная

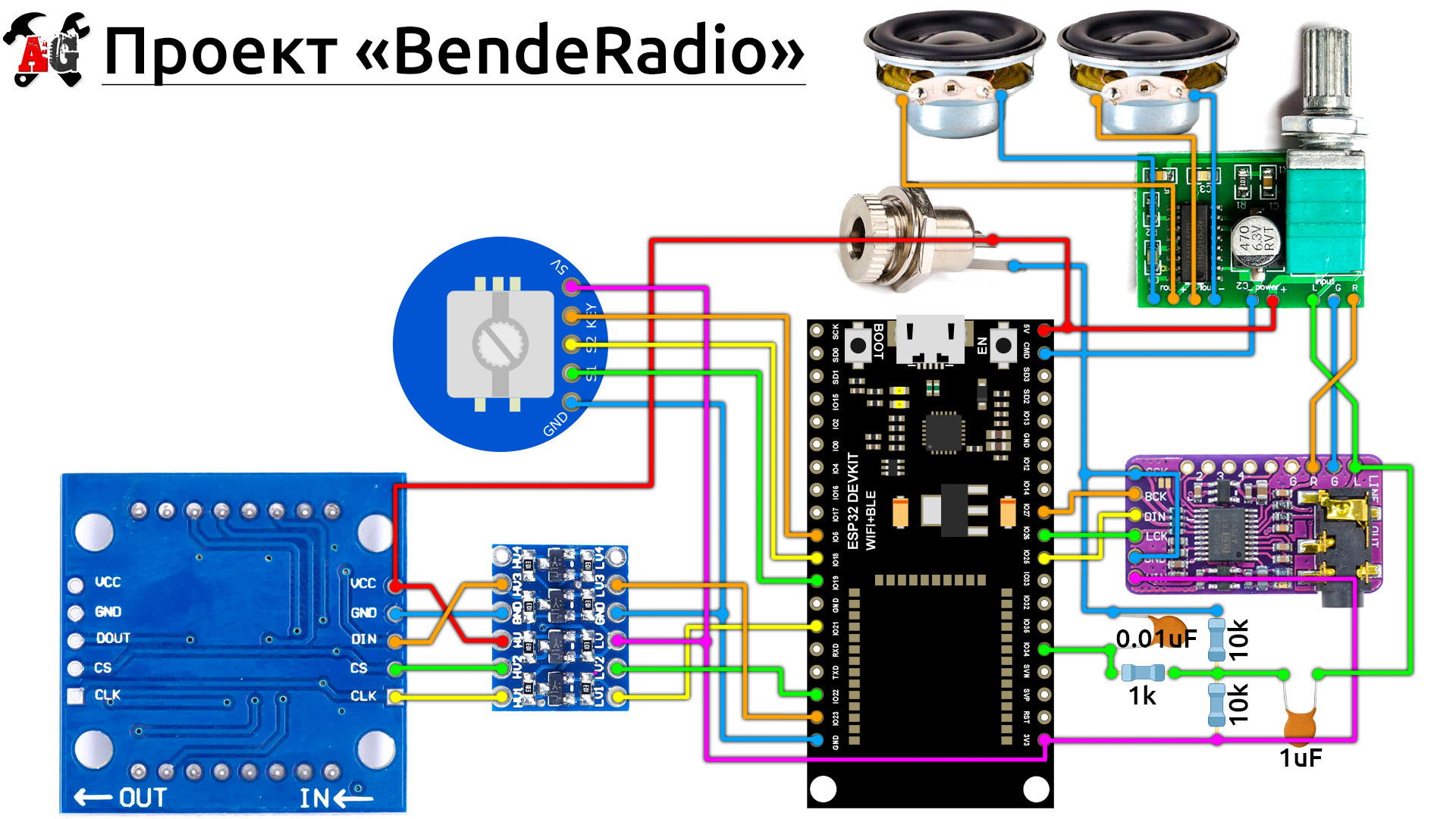

С фильтром шумов

ВНИМАНИЕ! Схемы обновлены, исправлена ошибка с пинами GND-CMD. Будьте внимательны к подписям пинов, китайцы делают платы с разным расположением пинов!

ПРОШИВКА

ВНИМАНИЕ!

Максимально подробный гайд по началу работы с платой и загрузке прошивки для проекта находится ЗДЕСЬ. Изучи его внимательно, прежде чем писать на форум или в группу ВК!
