Шаговый мотор 28BYJ-48

Шаговый мотор, в отличие от обычного мотора постоянного вращения, вращается пошагово и позволяет точно установить свой вал на заданный угол. В отличие от сервопривода не имеет обратной связи по углу поворота (не знает, где сейчас находится вал), но зато может вращаться без ограничений и с очень высокой точностью. Шаговые моторы используются в ЧПУ станках и прочих устройствах с точным позиционированием частей механизма (2D/3D принтеры, манипуляторы, плоттеры...). В наборе GyverKIT идёт шаговый мотор 28BYJ-48 с драйвером ULN2003:

Драйвер #

	В наборе GyverKIT	START	IOT	EXTRA
	Шаговый драйвер			✔

• Питание: до 50 V
• Ток: до 500 mA на канал

Мотор #

	В наборе GyverKIT	START	IOT	EXTRA
	Шаговый мотор			✔

• Тип: униполярный
• Питание: 5V
• Шагов на оборот (сам мотор): 32
• Шагов на оборот (на выходном валу): 2038
• Передаточное отношение редуктора: 1:63.68395
• Максимальная скорость (шагов в секунду): 400
• Максимальная скорость (оборотов в минуту): 12

Фазы мотора выведены следующим образом:

Подключение к Arduino #

Мотор управляется через драйвер, который по сути усиливает сигнал с пинов МК. Драйвер подключается к питанию 5V, а 4 управляющих входа – к любым цифровым пинам МК. Фаза мотора потребляет около 100 мА, поэтому возможно питание драйвера напрямую от платы Arduino.

Программирование #

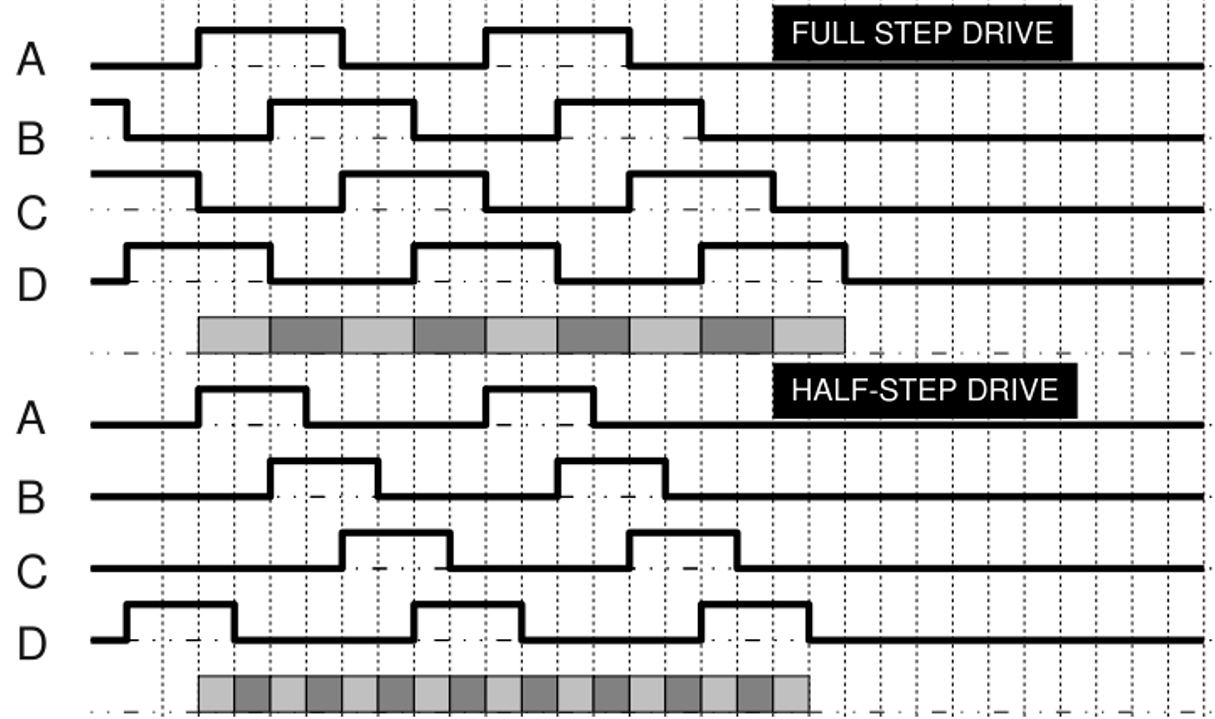

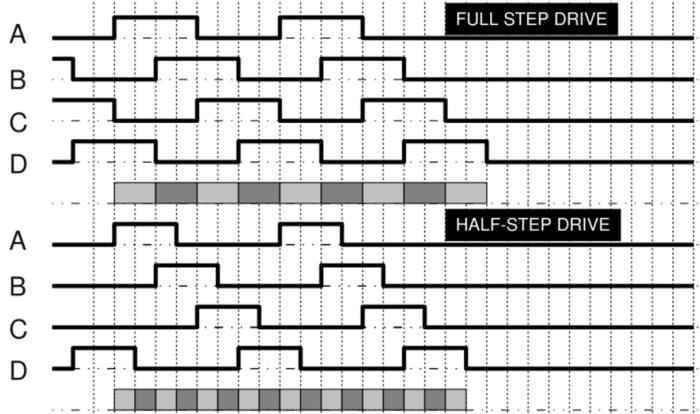

Для вращения мотора нужно подавать сигналы на пины драйвера в определённой последовательности:

Вот пример full-step режима. Пины я указываю в порядке A+, A-, B+, B-, т.е. средние пины при подключении (или в программе) нужно поменять местами.

// средние два пина меняем местами!
#define DRV_PIN_1 2
#define DRV_PIN_2 4
#define DRV_PIN_3 3
#define DRV_PIN_4 5

void _write4(bool p0, bool p1, bool p2, bool p3) {
    digitalWrite(DRV_PIN_1, p0);
    digitalWrite(DRV_PIN_2, p1);
    digitalWrite(DRV_PIN_3, p2);
    digitalWrite(DRV_PIN_4, p3);
}

// сделать шаг в направлении (0 или 1)
void step(bool dir) {
    static uint8_t curstep;
    dir ? ++curstep : --curstep;

    switch (curstep & 0b11) {
        case 0: _write4(1, 0, 1, 0); break;
        case 1: _write4(0, 1, 1, 0); break;
        case 2: _write4(0, 1, 0, 1); break;
        case 3: _write4(1, 0, 0, 1); break;
    }
}

void setup() {
    pinMode(DRV_PIN_1, OUTPUT);
    pinMode(DRV_PIN_2, OUTPUT);
    pinMode(DRV_PIN_3, OUTPUT);
    pinMode(DRV_PIN_4, OUTPUT);
}

void loop() {
    // 500 шагов в одну сторону
    int steps = 500;
    while (steps--) {
        step(0);
        delay(5);
    }

    // 1000 шагов в обратную
    steps = 1000;
    while (steps--) {
        step(1);
        delay(5);
    }
}

Библиотеки #

Для шаговых моторов существует несколько библиотек, самые известные из них:

• Stepper – стандартная (идёт в комплекте с Arduino IDE) библиотека с минимальными возможностями
• AccelStepper – позволяет вращать мотор с плавным ускорением и торможением
• GyverStepper – моя библиотека с большим количеством возможностей и эффективными алгоритмами движения, читайте на странице библиотеки

GyverStepper2 #

Данный пример просто крутит мотор на один пол оборота, затем возвращает обратно. Каждый раз ждём, когда мотор приедет на позицию.

#include "GyverStepper2.h"
GStepper2<STEPPER4WIRE> stepper(2038, 2, 4, 3, 5);

void setup() {
  stepper.setMaxSpeed(400);   // скорость движения к цели
  stepper.setTargetDeg(180);  // отправляем на 180 градусов
}

void loop() {
  while (stepper.tick());     // ждём, когда мотор доедет
  stepper.setTargetDeg(0);    // отправляем обратно
  while (stepper.tick());     // ждём, когда мотор доедет
  stepper.setTargetDeg(180);  // отправляем на 180
}

Библиотека позволяет двигать мотор не блокируя выполнение кода, поэтому можно переписать следующим образом:

#include "GyverStepper2.h"
GStepper2<STEPPER4WIRE> stepper(2038, 2, 4, 3, 5);

void setup() {
  Serial.begin(115200);
  stepper.setMaxSpeed(400);   // скорость движения к цели
  stepper.setTargetDeg(0);    // начинаем движение с позиции 0
}

bool dir = 1;   // направление
void loop() {
  // движение мотора происходит здесь
  stepper.tick();

  // если мотор доехал до заданной позиции
  if (stepper.ready()) {
    dir = !dir;                       // разворачиваем (меняется 1,0,1,0...)
    stepper.setTargetDeg(dir * 180);  // едем в другую сторону (0 или 180)
  }

  // асинхронно вывожу в порт графики
  static uint32_t tmr;
  if (millis() - tmr >= 20) {
    tmr = millis();
    Serial.println(stepper.pos);
  }
}

В библиотеке также есть поддержка движения с ускорением, добавим настройку setAcceleration():

#include "GyverStepper2.h"
GStepper2<STEPPER4WIRE> stepper(2038, 2, 4, 3, 5);

void setup() {
  Serial.begin(115200);
  stepper.setAcceleration(500);   // ускорение
  stepper.setMaxSpeed(400);   // скорость движения к цели
  stepper.setTargetDeg(0);    // начинаем движение с позиции 0
}

bool dir = 1;   // направление
void loop() {
  // движение мотора происходит здесь
  stepper.tick();

  // если мотор доехал до заданной позиции
  if (stepper.ready()) {
    dir = !dir;                       // разворачиваем
    stepper.setTargetDeg(dir * 180);  // едем в другую сторону
  }

  // асинхронно вывожу в порт графики
  static uint32_t tmr;
  if (millis() - tmr >= 20) {
    tmr = millis();
    Serial.println(stepper.pos);
  }
}

Также в библиотеке можно отправить мотор вращаться с заданной скоростью:

#include "GyverStepper2.h"
GStepper2<STEPPER4WIRE> stepper(2038, 2, 4, 3, 5);

void setup() {
  stepper.setSpeedDeg(90);    // крутимся 90 градусов в секунду
}

void loop() {
  // движение мотора происходит здесь
  stepper.tick();
}
