Дисплей LCD1602

Классический символьный LCD дисплей, раньше такие стояли в кассовых аппаратах и офисной технике. Очень простой в использовании и универсальный вариант для вывода отладочной информации с устройства, создания текстового меню для управления и так далее. Имеет встроенную таблицу символов, за счёт чего очень "лёгкий" при работе с микроконтроллером.

	В наборе GyverKIT	START	IOT	EXTRA
	LCD дисплей	✔

• Бывают разного размера, самый популярный – 1602 (16 столбцов 2 строки), есть ещё 2004, 0802 и другие
• Снабжён отключаемой светодиодной подсветкой. Существует несколько вариантов, например синий фон белые буквы, зелёный фон чёрные буквы, чёрный фон белые буквы и проч.
• Сам по себе требует для подключения 6 цифровых пинов, но в продаже есть переходник на шину I2C на базе PCF8574, что сильно упрощает подключение и экономит пины. В GyverKIT идёт дисплей с припаянным переходником
• На переходнике также распаян потенциометр настройки контрастности (синий параллелепипед с крутилкой под крестовую отвёртку). В зависимости от напряжения питания нужно вручную подстроить контрастность. Например при питании платы от USB на пин 5V приходит ~4.7V, а при внешнем питании от адаптера – 5.0V. Контрастность символов на дисплее будет разной!
• Переходник может иметь разный адрес для указания в программе: 0х26, 0x27 или 0x3F, об этом ниже

Подключение к Arduino #

Дисплей подключается по шине I2C, выведенной на пины:

• Arduino: SDA – A4, SCL – A5
• Wemos: SDA – D2, SCL – D1
• Питание: 5V в обоих случаях

Библиотеки #

Для этого дисплея существует несколько библиотек:

• LiquidCrystal_I2C от johnrickman. Давно не обновлялась, но стабильно работает
• LiquidCrystal_I2C от enjoyneering. Актуальная библиотека, но чуть сложнее в использовании

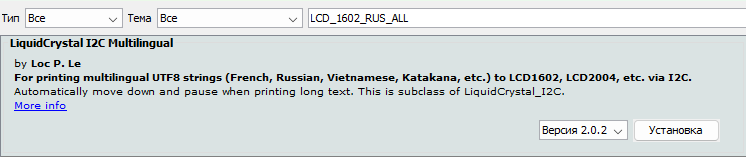

• LCD_1602_RUS_ALL - библиотека с поддержкой кириллицы (программно)

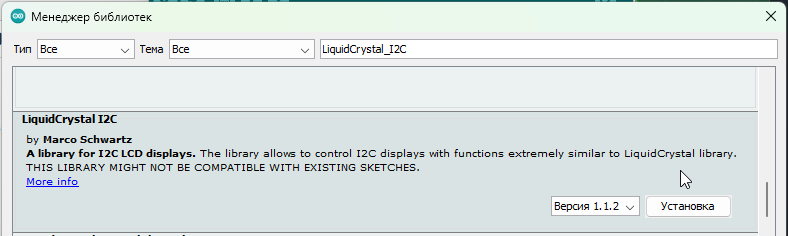

Для новичка рекомендую первую, её можно установить из менеджера библиотек:

LiquidCrystal_I2C (johnrickman) #

Краткая документация:

init();               // запустить дисплей
backlight();          // включить подсветку
noBacklight();        // выключить подсветку

setCursor(x, y);      // курсор на (столбец, строка)
home();               // аналогично setCursor(0, 0)
print(data);          // вывести (любой тип данных)
clear();              // очистить дисплей

noDisplay();          // отключить отображение
display();            // включить отображение
blink();              // мигать курсором на его текущей позиции
noBlink();            // не мигать
cursor();             // отобразить курсор
noCursor();           // скрыть курсор
scrollDisplayLeft();  // подвинуть экран влево на 1 столбец
scrollDisplayRight(); // подвинуть экран вправо на 1 столбец
createChar(uint8_t, uint8_t[]);                     // создать символ
createChar(uint8_t location, const char *charmap);  // создать символ

Начало работы #

При первой работе с дисплеем нужно настроить контраст и определиться с адресом:

• Прошить пример "Демо"
• Если дисплей показывает чёрные прямоугольники или пустой экран – крутить контраст
• Если кроме чёрных прямоугольников и пустого экрана ничего не видно – поменять адрес в программе: 0х26, 0x27 или 0x3F и загрузить прошивку
• Если не работает – проверяем подключение и повторяем сначала

#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd(0x27, 16, 2);  // адрес, столбцов, строк

void setup() {
  lcd.init();           // инициализация
  lcd.backlight();      // включить подсветку

  lcd.setCursor(1, 0);  // столбец 1 строка 0
  lcd.print("Hello, world!");

  lcd.setCursor(4, 1);  // столбец 4 строка 1
  lcd.print("GyverKIT");
}

void loop() {
}

#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  lcd.init();           // инициализация
  lcd.backlight();      // включить подсветку

  // строки для вывода
  char s1[] = "Hello, world!";
  char s2[] = "GyverKIT";

  lcd.setCursor(1, 0);
  for (int i = 0; i < strlen(s1); i++) {
    lcd.print(s1[i]);
    delay(100);
  }

  lcd.setCursor(4, 1);
  for (int i = 0; i < strlen(s2); i++) {
    lcd.print(s2[i]);
    delay(100);
  }
}

void loop() {
}

Таблица символов #

В памяти дисплея содержится 255 символов, это английские буквы, стандартные символы и китайские буквы. Стандартные символы, такие как !@#$%&()* и так далее выводятся через print(), остальные можно вывести по их коду при помощи write():

Из интересных:

• Стрелка вправо – 126
• Стрелка влево – 127
• Символ градуса – 223
• Прямоугольник – 255

Свои символы #

Библиотека поддерживает создание "своих" дополнительных символов размером 5х7 точек, можно воспользоваться онлайн-генератором кодов символов – ссылка. Для компактности рекомендую переключить его в HEX. Вот так будет выглядеть "символ" крестик: byte myX[] = {0x00, 0x00, 0x11, 0x0A, 0x04, 0x0A, 0x11, 0x00};

Дисплей имеет 8 ячеек под сторонние символы, добавляются они при помощи createChar(номер, массив), где номер – от 0 до 7, а массив – имя массива с данными, которое мы создали для символа. Выводятся символы при помощи write(номер).

// выводим кастомные символы

#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27, 16, 2);

byte bell[]  = {0x4, 0xe, 0xe, 0xe, 0x1f, 0x0, 0x4};
byte note[]  = {0x2, 0x3, 0x2, 0xe, 0x1e, 0xc, 0x0};
byte clock[] = {0x0, 0xe, 0x15, 0x17, 0x11, 0xe, 0x0};
byte heart[] = {0x0, 0xa, 0x1f, 0x1f, 0xe, 0x4, 0x0};
byte duck[]  = {0x0, 0xc, 0x1d, 0xf, 0xf, 0x6, 0x0};
byte check[] = {0x0, 0x1, 0x3, 0x16, 0x1c, 0x8, 0x0};
byte cross[] = {0x0, 0x1b, 0xe, 0x4, 0xe, 0x1b, 0x0};
byte retarrow[] = {0x1, 0x1, 0x5, 0x9, 0x1f, 0x8, 0x4};

void setup() {
  lcd.init();           // инициализация
  lcd.backlight();      // включить подсветку

  // загружаем все сразу
  lcd.createChar(0, bell);
  lcd.createChar(1, note);
  lcd.createChar(2, clock);
  lcd.createChar(3, heart);
  lcd.createChar(4, duck);
  lcd.createChar(5, check);
  lcd.createChar(6, cross);
  lcd.createChar(7, retarrow);

  // выводим для примера все
  lcd.home();
  lcd.write(0);
  lcd.write(1);
  lcd.write(2);
  lcd.write(3);
  lcd.write(4);
  lcd.write(5);
  lcd.write(6);
  lcd.write(7);
}

void loop() {
}

Важная информация по дисплеям #

• Вывод данных на дисплей занимает время, поэтому выводить нужно либо по таймеру, либо по факту изменения данных
• Очищать дисплей полностью не всегда целесообразно, иногда достаточно вывести новые значения поверх старых, либо частично очистить "пробелами"
• Вот урок по этой теме

// оптимально выводим значение с потенциометра по таймеру
// текстовый лейбл не выводим, дисплей не очищаем
// потенциометр подключен на A0
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  lcd.init();           // инициализация
  lcd.backlight();      // включить подсветку
  lcd.home();
  lcd.print("Pot. val: ");
}

void loop() {
  static uint32_t tmr;
  // таймер на 10 раз в секунду
  if (millis() - tmr >= 100) {
    tmr = millis();
    lcd.setCursor(10, 0);
    lcd.print(analogRead(0));
    lcd.print("   ");
  }
}

// выводим счётчик нажатий по событию
#include <EncButton.h>
EncButton<EB_TICK, 3> btn(INPUT_PULLUP);  // кнопка на D3

#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  lcd.init();           // инициализация
  lcd.backlight();      // включить подсветку
}

void loop() {
  btn.tick();
  if (btn.isClick()) {
    static int count = 0;
    count++;

    // очищаем и выводим текст и значение
    lcd.home();
    lcd.clear();
    lcd.print("Counter: ");
    lcd.print(count);
  }
}

Вывод на русском языке #

Данный дисплей работает следующим образом: шрифт (буквы, цифры, символы) зашит в память контроллера дисплея, поэтому язык определяется моделью контроллера. Самые распространённые – с английским и китайским, как в табличке выше. Есть дисплеи с кириллицей (вместо китайского), но они сильно дороже. Также у нас есть 8 ячеек для хранения своих символов, и с их помощью можно вполне организовать вывод на другом языке.

Что касается русского – большая часть букв совпадает по написанию, и это сильно упрощает задачу. Есть готовые библиотеки, где это уже реализовано, например LCD_1602_RUS_ALL. Библиотека поддерживает также украинский язык для LCD1602.

Пример:

#define _LCD_TYPE 1  // для работы с I2C дисплеями
#include <LCD_1602_RUS_ALL.h>
LCD_1602_RUS lcd(0x27, 16, 2);

void setup() {
  lcd.init();
  lcd.backlight();
  lcd.setCursor(0, 0);
  lcd.print("Привет!");
}

void loop() {
}
