Bluetooth JDY-31

Bluetooth модуль JDY-31 (аналог популярного HC-06) обеспечивает беспроводную связь UART – COM порт, что позволяет использовать его для удобного обмена данными между Arduino и приложением на смартфоне или программой на компьютере.

	В наборе GyverKIT	START	IOT	EXTRA
	Bluetooth JDY-31	✔

Основные характеристики:

• Рабочая частота: 2.4 GHz
• Интерфейс: UART
• Напряжение питания: 3.6.. 6V
• Ток потребления: 5 мА в режиме поиска, ~8 мА в режиме передачи
• Логический уровень: 3.3V, но вроде как не боится 5V
• Дальность связи: 30м
• Версия Bluetooth: 3.0 SPP
• Чувствительность антенны: -97dbm
• Скорость UART: 9600.. 128000

Индикация состояния подключения:

• Ожидание
  • Светодиод мигает
  • Пин STATE: LOW
• Подключено
  • Светодиод горит постоянно
  • Пин STATE: HIGH

Официальную документацию на JDY-31 можно посмотреть по ссылке.

Подключение к Arduino #

Модуль подключается к питанию и цифровым пинам МК:

• GND > GND
• VCC > 5V
• RX > Serial TX
• TX > Serial RX
• Опционально можно подключить EN на любой цифровой пин для отслеживания состояния подключения.

На левой схеме я подключил JDY-31 к аппаратным выводам UART напрямую, на правой – через делитель напряжения, образованный тремя резисторами по 10 кОм (есть в наборе GyverKIT). Такой делитель 2:1 обеспечит около 3.1V на вход RX модуля. Правая схема предпочтительнее, но от прямого подключения модуль ещё ни у кого не выходил из строя, насколько я знаю.

При таком подключении:

• Модуль будет мешать загрузке прошивки (она загружается по RX TX), на момент загрузки нужно отключить провода от пинов RX и TX Arduino
• С модулем можно общаться при помощи штатного Serial, фактически он будет дублировать монитор COM порта

Аппаратный UART

На следующих двух схемах я подключил модуль к любым двум цифровым пинам Arduino:

Программный UART

При таком подключении модуль ничему не мешает, но для работы с ним придётся использовать стандартную библиотеку программного Serial – SoftwareSerial.

Подключение к Bluetooth #

Windows #

Для работы на компьютере у вас должен быть Bluetooth адаптер. Заходим в панель управления, добавляем Bluetooth устройство, вводим пин 1234 для сопряжения:

После этого в Arduino IDE появится ещё один COM порт. Загрузим следующий пример, который просто выводит в порт строчку со счётчиком. Модуль подключен к аппаратному UART.

void setup() {
  Serial.begin(9600);
}

void loop() {
  static byte count = 0;
  Serial.print("Hello, World! #");
  Serial.println(count++);
  delay(500);
}

Откроем Bluetooth порт и увидим вывод:

Точно таким же образом можно подключиться к Arduino из своей программы, написанной например на Processing или Python. У меня есть уроки по этой теме:

Android #

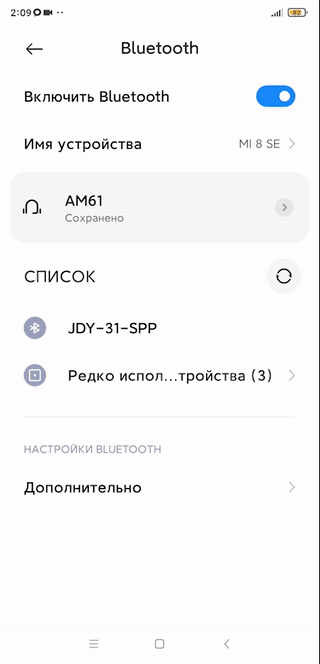

Для теста на Android я использую приложение Serial Bluetooth Terminal. Сопрягаемся с паролем 1234, заходим в программу, открываем настройки слева, Devices, выбираем JDY-31 и подключаемся (кнопка со штекером в левом правом углу экрана. Модуль подключен к аппаратному Serial, на Arduino прошит код, отправляющий принятые данные обратно в Serial (эхо):

void setup() {
  Serial.begin(9600);
  Serial.setTimeout(100);
}

void loop() {
  if (Serial.available()) {
    Serial.write(Serial.read());
  }
}

Пишем в терминал – модуль нам отвечает. Своё приложение с Bluetooth можно сделать в MIT App Inventor, этим мы займёмся в будущих уроках.

SoftwareSerial #

В качестве примера подключим модуль по второй схеме (на пины D2 и D3) и загрузим простую программу, которая будет пересылать данные с программного Serial (на пинах D2 и D3, Bluetooth) на аппаратный (который мы можем смотреть через монитор порта в Arduino IDE):

#include <SoftwareSerial.h>
SoftwareSerial mySerial(3, 2); // RX, TX

void setup() {
  Serial.begin(9600);
  mySerial.begin(9600);
}

void loop() {
  if (mySerial.available()) {
    Serial.write(mySerial.read());
  }
  if (Serial.available()) {
    mySerial.write(Serial.read());
  }
}

Откроем терминал и монитор порта и можем общаться с компьютером, Arduino выступает в роли посредника и перекидывает данные с Bluetooth на USB и наоборот:

Точно так же можно использовать SoftwareSerial для программ и приложений, если аппаратный UART на Arduino нужен для других целей.

Настройка JDY-31, AT команды #

Рассмотрим также настройку самого JDY-31, делается это при помощи AT-команд:

• Чтобы модуль отвечал на команды, он должен находиться в режиме ожидания подключения (светодиод мигает)
• Загружаем в Arduino пустую программу (Файл/Новый). Либо любую другую, в которой не задействован Serial. Либо подключаем пин RST к GND, чтобы микроконтроллер не запустился и нам не мешал
• Подключаем JDY-31 на RX TX Arduino (аппаратный Serial) наоборот: TX > TX, RX > RX
  Открываем монитор порта, ставим текущую скорость модуля (по умолчанию 9600 бод), конец строки NL & CR

Отправляем команду AT+VERSION. Если всё сделано правильно – модуль ответит +VERSION=JDY-31-V1.35,Bluetooth V3.0

Какие ещё есть команды? Полный список есть в документации, давайте разберём:
