Что необходимо сделать в первую очередь после покупки модуля или набора Ардуино-модулей.
Осмотр #

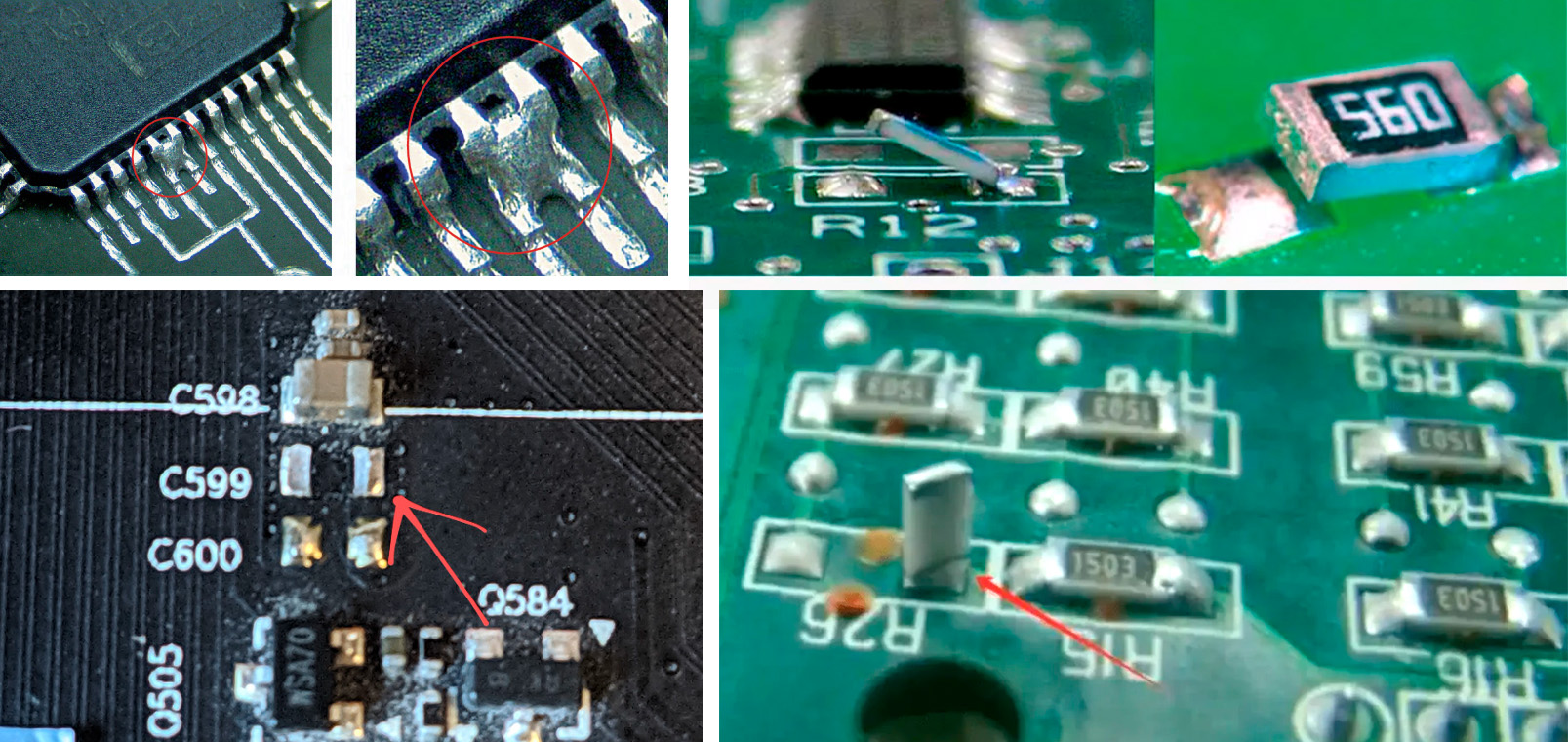

Провести беглый осмотр платы на предмет дефектов: криво припаянные компоненты, сколотые компоненты, царапины, лужи и "сопли" припоя:
Многие дефекты можно устранить самостоятельно при помощи паяльника. Если это невозможно - плату лучше не использовать.
Обязательно проверить платы с припаянными пинами - это ручная сборка, здесь процент брака выше:
Такой дефект легко устраняется паяльником.
Припаивание пинов #
К некоторым платам модулей (BMP280, MPU6050, HTU21D, MAX7219, MAX9814) не припаяны пины и это нужно сделать самостоятельно, вам понадобится:
- Паяльник с мощностью не более 60W, либо с регулировкой температуры, желательно с тонким жалом. Паяльник можно купить в любом магазине хозтоваров, у нас также есть наборы для пайки GyverKIT Solder и Solder Mini
- Припой толщиной ~0.8мм, желательно с флюсом внутри. В любых хозтоварах можно купить ПОС-61

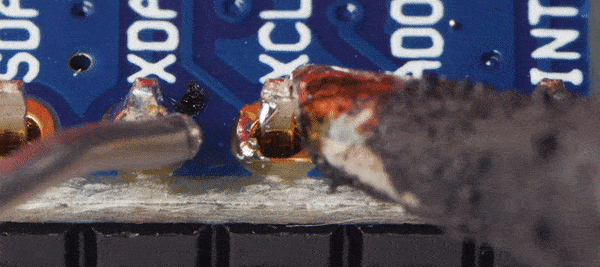

Припаять пины к плате очень просто:
- Закрепить пины (например в макетной плате), вставить на них плату
- Прижать жало паяльника так, чтобы оно касалось выпирающего пина и контактной площадки платы
- Прижать припой точно так же рядом с жалом, можно слегка коснуться жала
- Припой должен начать плавиться и растекаться вокруг пина, помогаем ему в этом
Подключение #
Если вы работаете с платой впервые - нужно поискать на неё документацию и примеры. Определение типа модуля и типичное подключение разобрано в следующем уроке.
