Интерфейс SPI

SPI (Serial Peripheral Interface) - интерфейс связи между цифровыми устройствами, по нему МК может общаться с датчиками и модулями или с другими МК. Среди основных интерфейсов связи (UART, I2C, SPI) SPI - самый простой, самый быстрый и неприхотливый, но требует больше пинов для подключения.

• Синхронный (есть тактовая линия)
• Последовательный (данные передаются бит за битом по одному проводу)
• Количество пинов: от 2 до 4
• Скорость: зависит от устройства и качества линии, от 0 Гц до 150 МГц
• Топология: одно ведущее устройство
• Количество ведомых на шине: не ограничено

Основы #

Роли #

SPI является шиной, т.е. к одним и тем же выводам может быть подключено несколько устройств. На шине есть только одно ведущее устройство - Master, остальные - ведомые, Slave. Ведущее выбирает, с каким из ведомых взаимодействовать, может отправлять и читать с него данные. Ведущим обычно является основной МК в схеме, а остальные - различные цифровые микросхемы, датчики или вспомогательные МК.

Пины #

SPI использует максимум 4 пина для подключения. Рассмотрим их функции:

• MOSI (Master Out Slave In) - ведущее устройство отправляет данные, ведомое принимает. На "модуле" может быть подписан как SDI, DI, DIN, SI
• MISO (Master In Slave Out) - ведомое устройство отправляет данные, ведущее принимает. На "модуле" может быть подписан как SDO, DO, DON, SO
• SS (Slave Select) - выбор ведомого устройства, сигналом управляет мастер. На "модуле" может быть подписан как CS (Chip Select)
• SCK (Serial Clock) - тактирование (клок, импульсы синхронизации), сигналом управляет мастер. На "модуле" может быть подписан как SCLK, CLK, SPC

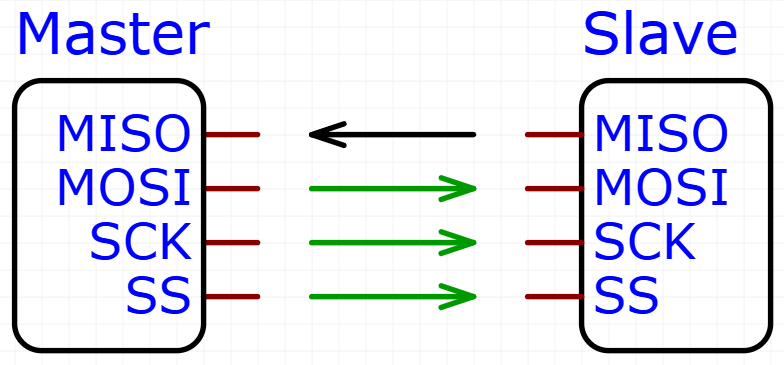

"Режимы работы" пинов на устройствах:

Подключение #

SPI - очень примитивный интерфейс, поэтому может подключаться на любые цифровые пины МК и работать в "ручном режиме" или при помощи функций типа shiftIn() и shiftOut() - опять же это программный SPI. Многие МК имеют и аппаратный SPI, который обычно в разы быстрее программной реализации, а также может отправлять данные асинхронно.

SPI, как шина, позволяет подключать сколько угодно устройств на одни и те же пины: объединять можно все пины, кроме CS, т.к. при помощи него выбирается активное устройство.

На модуле или микросхеме может быть неполный набор пинов, но их будет как минимум два - дата (MOSI или MISO) и клок (SCK), если микросхема передаёт данные только в одну сторону.

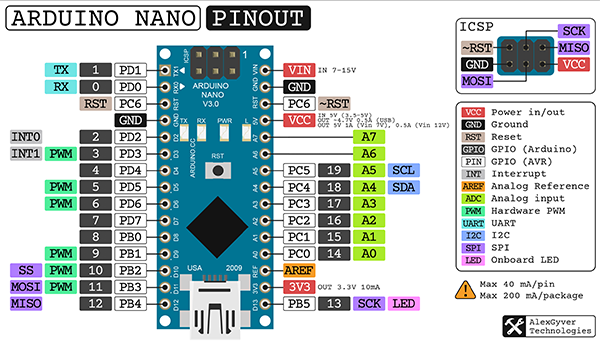

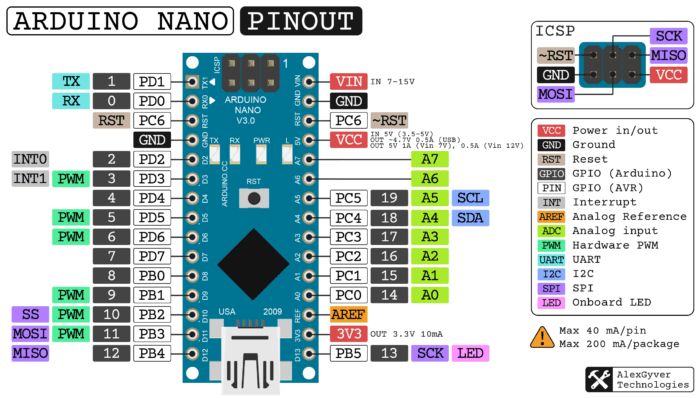

Расположение аппаратных выводов SPI микроконтроллера или отладочной платы всегда указано на распиновке. Рассмотрим подключение нескольких условных модулей к аппаратному SPI на Arduino Nano:

Здесь есть все три варианта:

• DEVICE1 - только принимает данные
• DEVICE2 - только отправляет данные
• DEVICE3 - принимает и отправляет данные

Процесс передачи #

Процесс передачи начинается с выбора активного ведомого устройства - для этого его пин SS обычно подключается к GND (подаётся низкий сигнал, LOW). То есть в остальное время на пине должен быть высокий сигнал, начиная с запуска МК.

После выбора начинается передача: на дата-пинах появляется логический уровень, соответствующий передаваемому биту. После этого мастер меняет сигнал на пине SCK - ведомое устройство видит его и читает данные от мастера на пине MOSI, а мастер читает данные с пина MISO. Сигнал на SCK снова меняется, в это время устройства выводят на свои дата-пины следующий бит.

Процесс повторяется до тех пор, пока мастер не "отпустит" SS. Сколько бит будет передано или получено - зависит от конкретного устройства и программы на мастере, но в большинстве случаев кратно 8, т.е. идёт обмен байтами.

Режимы SPI #

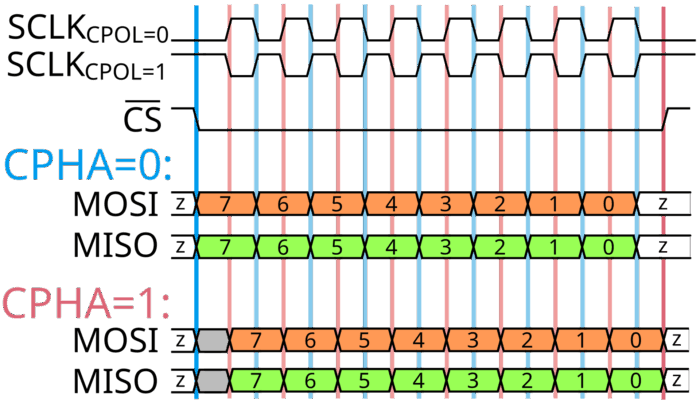

На самом деле всё чуть сложнее, чем написано выше - есть 4 варианта, что считать за "изменение сигнала" на пине SCK: начальный уровень клока (Clock Polarity, CPOL), а также работа по его восходящему или нисходящему фронту (Clock Phase, CPHA). Режимы имеют общепринятые номера от 0 до 3, в Arduino это константы SPI_MODEn:

Arduino Shift #

В фреймворке Arduino есть две функции, которые позволяют отправить и прочитать байт данных при помощи программного SPI, т.е. с любых цифровых пинов. Это удобно, когда не нужна высокая скорость передачи, неудобно использовать пины аппаратной шины или устройство не имеет пина CS и не может работать на основной шине вместе с остальными:

• uint8_t shiftIn(uint8_t dataPin, uint8_t clockPin, uint8_t bitOrder) - читает и возвращает 1 байт (8 бит) с дата-пина dataPin и клок-пина clockPin в порядке bitOrder
• void shiftOut(uint8_t dataPin, uint8_t clockPin, uint8_t bitOrder, uint8_t val) - отправляет 1 байт (8 бит) значение val с дата-пина dataPin и клок-пина clockPin в порядке bitOrder

Где bitOrder:

• MSBFIRST - сначала старший бит
• LSBFIRST - сначала младший бит

Пример отправки #

В качестве примера возьмём сдвиговый регистр 74HC595, он позволит буквально увидеть передаваемые данные при помощи светодиодов.

	В наборе GyverKIT	Aliexpress
	START	Купить

Подключить всё это можно вот по такой схеме (подробнее - в уроке про 74HC595), также есть аналогичная схема в онлайн-симуляторе, вот ссылка на проект.

Вот программа, которая готовит пины к работе и отправляет биты 0b11001111 в чип, а он в свою очередь выводит их как напряжение на свои пины. Мы подключили к ним светодиоды, так что "увидим" переданные данные:

#define CS_595 10
#define DAT_595 11
#define CLK_595 13

void sendByte(uint8_t data) {
  digitalWrite(CS_595, LOW);                    // выбрать активным
  shiftOut(DAT_595, CLK_595, MSBFIRST, data);   // отправить
  digitalWrite(CS_595, HIGH);                   // деактивировать
}

void setup() {
  // пины как выходы
  pinMode(CS_595, OUTPUT);
  pinMode(DAT_595, OUTPUT);
  pinMode(CLK_595, OUTPUT);

  // деактивировать
  digitalWrite(CS_595, HIGH);

  delay(100);

  // отправить
  sendByte(0b11001111);
}

void loop() {
}

Результат:

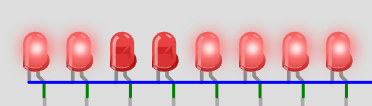

Если сменить режим на LSBFIRST, то светодиоды загорятся в обратном порядке:

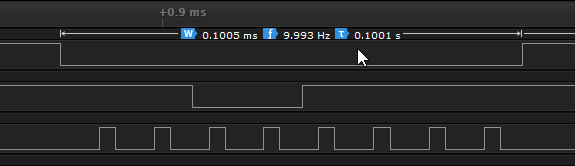

Вот реальный сигнал с пинов, снятый при помощи логического анализатора. Данные передавались в режиме MSBFIRST:

Сверху вниз CS, MOSI, CLK

Скорость #

Частота тактирования (и передачи данных) у этих функций по моим тестам следующая:

Что в десятки раз ниже скорости аппаратного SPI на этих же платформах, например на Arduino Nano можно передавать с частотой до 8 MHz!

Библиотека SPI.h #

В фреймворке Arduino есть инструмент для работы с аппаратным SPI - библиотека SPI.h, она позволяет отправлять данные с более высокой скоростью, а также с возможностью настроить её и остальные параметры шины. Рассмотрим минимальный пример:

#include <SPI.h>

void setup() {
  // запустить шину
  SPI.begin();

  // активировать CS ведомого

  // начать передачу с параметрами 1 МГц, MSBFIRST, SPI_MODE0
  SPI.beginTransaction(SPISettings(1000000, MSBFIRST, SPI_MODE0));

  // передать байты
  SPI.transfer(123);
  SPI.transfer(0b10100101);

  // массив тоже можно
  uint8_t data[] = {0xab, 0xcd};
  SPI.transfer(data, 2);

  // закончить передачу
  SPI.endTransaction();

  // деактивировать CS ведомого

  // остановить шину (необязательно)
  SPI.end();
}
void loop() {}

Примечание (есть в справочнике, но продублирую здесь):

• Вызов SPI.begin() переводит пины SCK и MOSI в режим OUTPUT, при запущенной шине они не подчиняются функции digitalWrite(). Пин SS переводится в OUTPUT с высоким сигналом и его можно использоваться как выход в своих целях, но нельзя переключать в режим входа - при низком сигнале на SS в режиме входа SPI переключится в режим Slave и перестанет работать
• Вызов SPI.end() не меняет режим пинов шины
• Если все три параметра SPISettings - константы, то эффективнее вызывать начало передачи сразу с конструктором настроек: SPI.beginTransaction(SPISettings(1000000, MSBFIRST, SPI_MODE0));, как в примере выше
• Если хотя бы один - не константа, то эффективнее создать объект SPISettings отдельно и передать его в beginTransaction():

uint32_t freq;  // = ...
SPISettings spiset(freq, MSBFIRST, SPI_MODE0);

SPI.beginTransaction(spiset);

Чтение #

Для чтения данных нужно получить их как результат функции transfer(uint8_t), т.е. для чтения нужно в любом случае вызвать передачу с любыми данными. Например uint8_t read = SPI.transfer(0); - мы передаём устройству 0 (оно его игнорирует, если мы знаем что делаем), а в ответ получаем от него байт данных или 0, если оно ничего не ответило.

Второй вариант - при отправке массива transfer(uint8_t*, size_t) библиотека записывает в него ответ устройства, т.е. перезаписывает наши данные! Бывают ситуации, когда они нам всё ещё нужны, например буфер кадра дисплея. Даже если устройство ничего не ответит, если провод не подключен - массив заполнится нулями. А если мы ожидаем ответ - то нужными данными: сразу после вызова transfer они будут доступны для использования.

Пример отправки #

Отправим тот же байт в ту же схему с 74HC595 и светодиодами, на этот раз при помощи аппаратного SPI. Результат на светодиодах будет таким же:

#include <Arduino.h>
#include <SPI.h>

#define CS_595 10   // пин CS, остальные на шине

void sendByte(uint8_t data) {
  digitalWrite(CS_595, LOW);    // выбрать активным
  SPI.beginTransaction(SPISettings(8000000, MSBFIRST, SPI_MODE0)); // начать
  SPI.transfer(data);           // отправить
  SPI.endTransaction();         // закончить отправку
  digitalWrite(CS_595, HIGH);   // деактивировать
}

void setup() {
  // запустить шину
  SPI.begin();

  // пин CS как выход
  pinMode(CS_595, OUTPUT);

  // деактивировать
  digitalWrite(CS_595, HIGH);

  delay(100);

  sendByte(0b11001111);
}

void loop() {
}

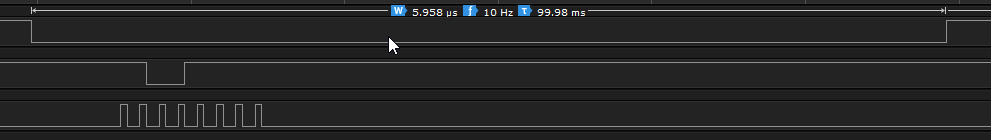

Снимок с логического анализатора. Обратите внимание на время передачи, как оно уменьшилось по сравнению с shiftOut():

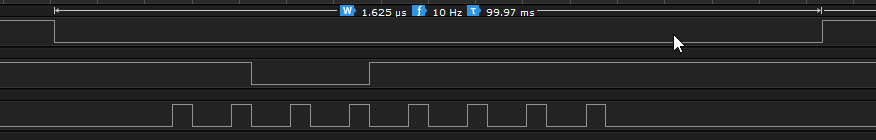

Как можно заметить, скорость очень сильно выросла - теперь её даже ограничивает медленный digitalWrite() на пине CS. Заменим его на быстрый аналог из GyverIO:

Гораздо лучше, теперь байт передался за 1.6 микросекунды!

Скорость #

Нужно быть аккуратнее с выбором частоты тактирования шины:

• Чем длиннее провода и хуже подключение, тем ниже должна быть скорость. Для подключения на макетной плате лучше не использовать выше 1 МГц
• Нижний порог по скорости обычно отсутствует, поэтому допустимый диапазон скоростей очень большой и можно пользоваться функциями типа shiftOut(), которые сделаны буквально "на коленке"
• Максимальная частота для устройства обычно указана в документации к нему. Например, тот же 74HC595 может работать на 25 MHz при питании от 4.5V и на 5 MHz от 2V. У драйвера матриц и дисплеев MAX7219 в документации указан минимальный CLK Clock Period 100 ns (наносекунд), т.е. максимальная частота - 10 МГц
