Дисплей TM74HC595

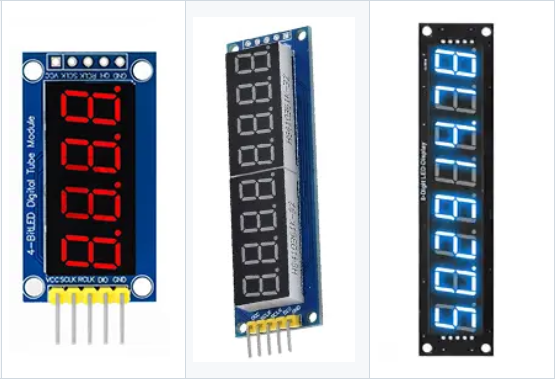

Популярный 7-сегментный дисплей с десятичными точками на базе сдвигового регистра 74HC595, может выводить цифры и вполне читаемые символы. Дисплей очень яркий и читается даже при хорошем освещении. Существует несколько вариантов модулей с разным количеством знакомест:

Подключение к Arduino #

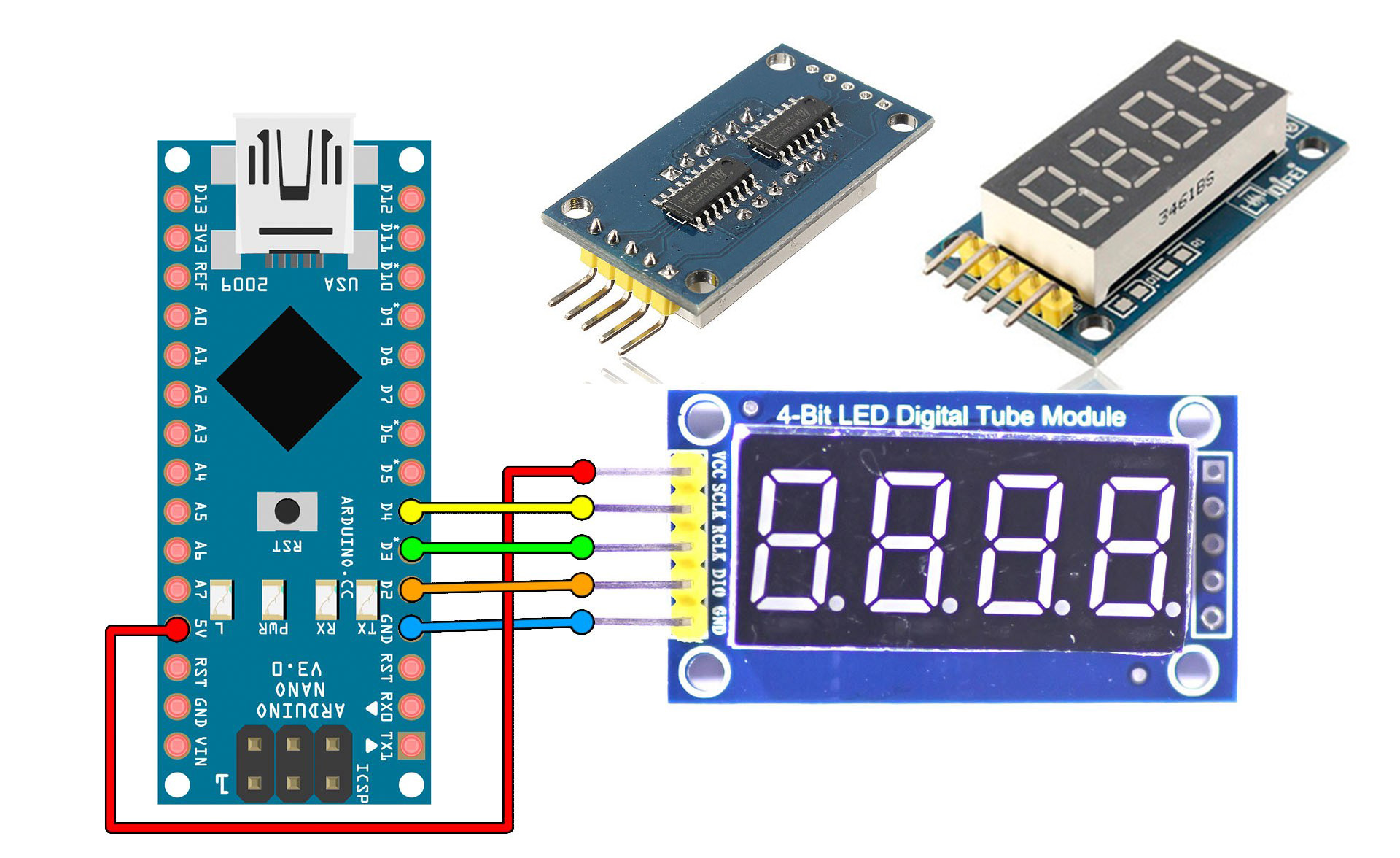

Подключается к питанию и любым цифровым пинам:

Библиотеки #

Для работы можно использовать библиотеку GyverSegment - она умеет работать со всеми видами дисплеев на TM74HC595 и других контроллерах, её можно установить/обновить из встроенного менеджера библиотек Arduino по названию GyverSegment. Краткая документация находится по ссылке выше, базовые примеры есть в самой библиотеке.

GyverSegment #

Примечание: это дисплей с ручной динамической индикацией, т.е. нужно постоянно обновлять дисплей и выводить по очереди все знакоместа. Библиотека делает это сама в двух сценариях:

• В loop() или глухих циклах нужно вызывать disp.tick(); - здесь по таймеру автоматически происходит динамическая индикация и дисплей перерисовывается, что позволяет ему выводить последние отправленные данные на протяжении работы программы
• disp.delay(мс) - специальная функция задержки, аналог delay(), но внутри неё обновляется дисплей. Если вызвать обычный delay() - дисплей будет заметно глючить!

#include <GyverSegment.h>

#define SCLK_PIN 4
#define RCLK_PIN 3
#define DIO_PIN 2

Disp595_4 disp(DIO_PIN, SCLK_PIN, RCLK_PIN);

void setup() {
    // текст
    disp.setCursor(0);
    disp.print("hello");
    disp.update();
    disp.delay(1000);

    // целое число
    disp.setCursor(0);
    disp.print(1234);
    disp.update();
    disp.delay(1000);

    // float
    disp.setCursor(0);
    disp.print(3.14, 3);  // точность 3 знака
    disp.update();
    disp.delay(1000);

    // вывод числа справа с заполнением нулями
    disp.setCursorEnd();
    disp.printRight(true);
    disp.fillChar('0');
    disp.print(3.14, 3);
    disp.update();

    disp.printRight(false);
}
void loop() {
    disp.tick();
}
